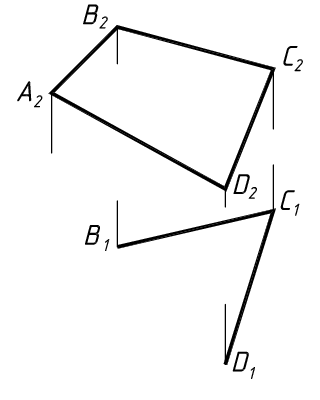

Четырехугольник является плоской фигурой. Для построения его горизонтальной проекции необходимо использовать признаки принадлежности прямой и точки плоскости

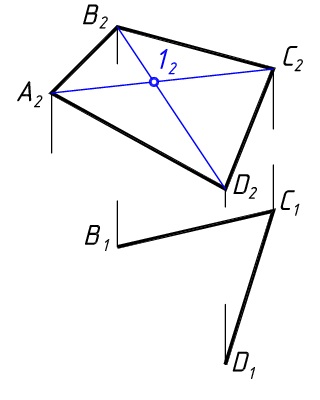

Проведем на фронтальной проекции четырехугольника диагонали и определим их точку пересечения 1

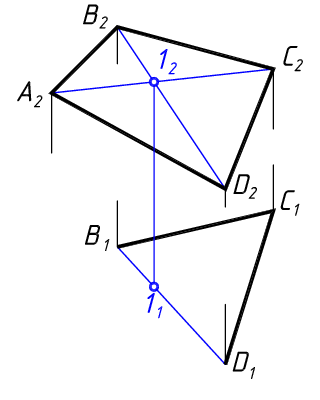

Построим на П1 проекцию диагонали ВD и расположенную на ней точку 1

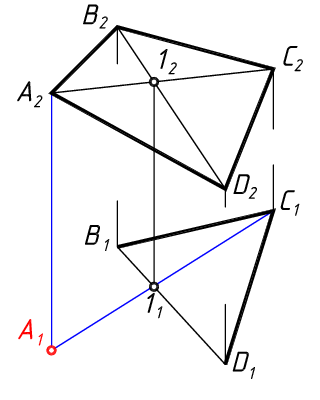

Через точку 1 проведем вторую диагональ горизонтальной проекции четырехугольника. Конец диагонали СА определяется по линии связи с П2
