Достроить проекцию выреза АВС в тонкой пластине


    <ul>

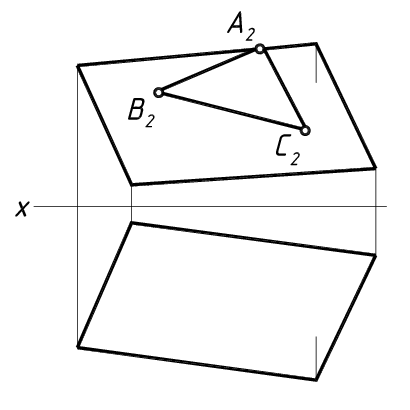

       <li>Тонкую пластину можно считать плоскостью. Для построения выреза будем использовать признаки принадлежности прямой и точки плоскости
       <br>
       <img src="/eprac/img/83">
       </li>

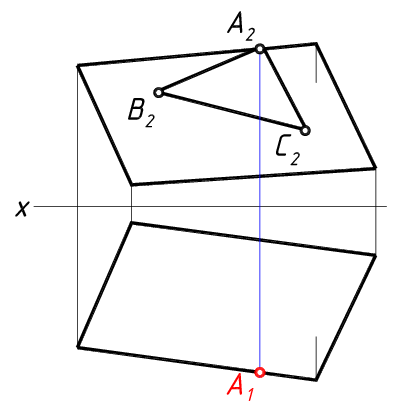

       <li>Точка А лежит на краю пластины. Горизонтальную проекцию этого края определяем по линии связи и строим горизонтальную проекцию точки
       <br>
       <img src="/eprac/img/84">
       </li>

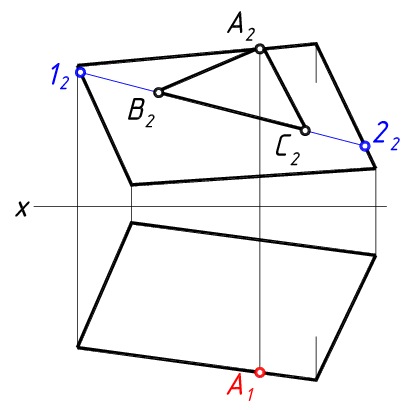

       <li>Для построения стороны выреза ВС найдем выходы 1 и 2 этой прямой на края пластины
       <br>
       <img src="/eprac/img/85">
       </li>

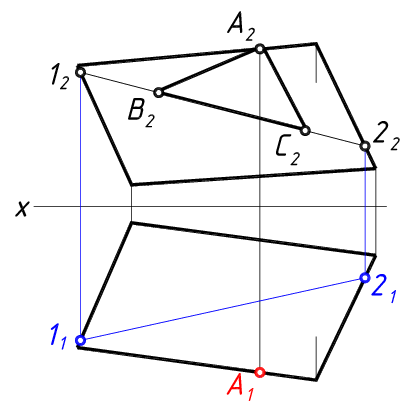

       <li>Построим горизонтальную проекцию прямой 1-2
       <br>
       <img src="/eprac/img/86">
       </li>

       <li>Построим горизонтальные проекции точек В и С, принадлежащих прямой 1-2
       <br>
       <img src="/eprac/img/87">
       </li>

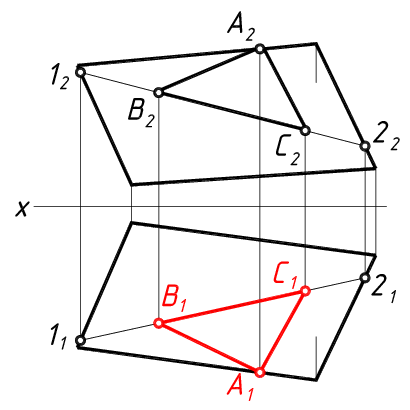

       <li>Оформим горизонтальную проекцию выреза
       <br>
       <img src="/eprac/img/88">
       </li>

    </ul>
