Провести линии уровня в плоскости общего положения CDF
- Построим следующие линии уровня, лежащие в заданной плоскости: горизонталь, проходящую через точку С, и фронталь, проходящую через точку F

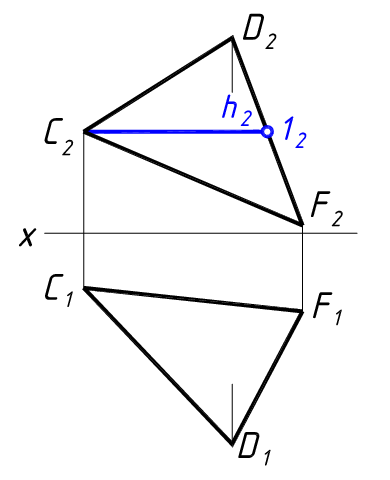

- Построение горизонтали начнем с П2, т.к. h2 расположена параллельно оси x. Второй точкой, определяющей принадлежность горизонтали заданной плоскости, будет точка 1, лежащая на прямой DF
- По горизонтальным проекциям точек 1 и С определяем проекцию горизонтали h1

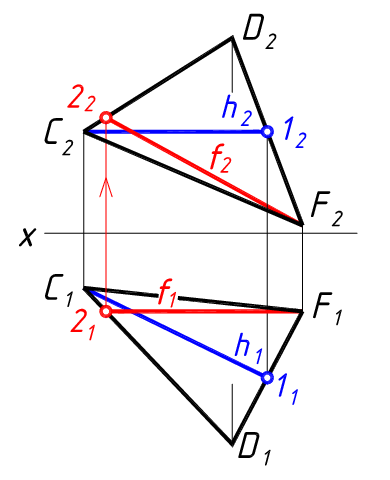

- Построение фронтали начнем с П1, т.к. f1 расположена параллельно оси x. Второй точкой, определяющей принадлежность фронтали заданной плоскости, будет точка 2, лежащая на прямой CD
- По фронтальным проекциям точек 2 и F определяем проекцию фронтали f2
