В заданной горизонтально проецирующей плоскости построить горизонталь на расстоянии 30 мм от П<sub>1</sub> и фронталь на расстоянии 20 мм от П<sub>2</sub>


    <ul>

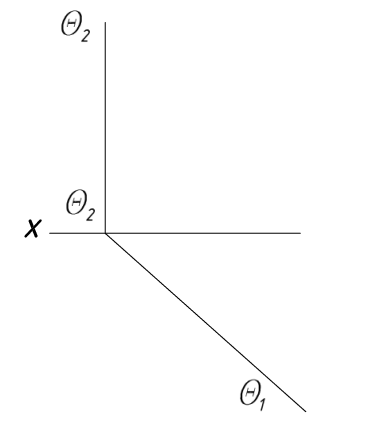

       <li>Данная плоскость на П<sub>1</sub> вырождается в прямую, поэтому горизонтальные проекции всех линий, лежащих в плоскости, должны совпадать с ее горизонтальным следом
       <br>
       <img src="/eprac/img/94">
       </li>

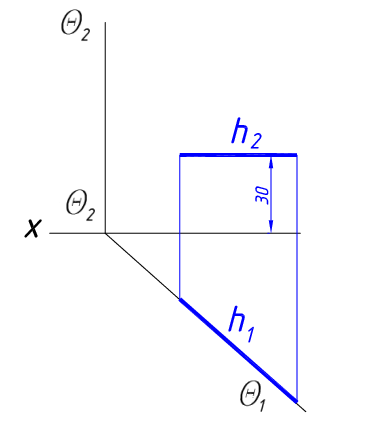

       <li>Заданное расположение горизонтали от плоскости П<sub>1</sub> означает, что все ее точки имеют одинаковую координату z=30. Чтобы горизонталь принадлежала плоскости необходимо, чтобы h<sub>1</sub> лежала на горизонтальном следе плоскости
       <br>
       <img src="/eprac/img/95">
       </li>

       <li>Проекция фронтали на П<sub>2</sub> параллельна фронтальному следу плоскости, т.е. фронталь в данной плоскости является проецирующей прямой. Вырожденная проекция фронтали f<sub>1</sub> должна принадлежать горизонтальному следу плоскости и иметь координату y=20, чтобы
обеспечить ее заданное расположение от плоскости П<sub>2</sub>
       <br>
       <img src="/eprac/img/96">
       </li>

    </ul>
