Определить угол наклона плоскости АВС к плоскости П<sub>1</sub> вращением вокруг проецирующей прямой


    <ul>

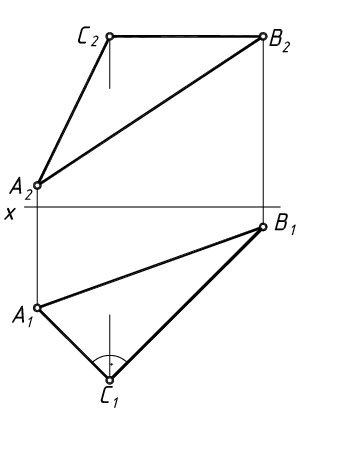

       <li>Угол наклона плоскости определяется, когда плоскость находится в проецирующем положении. Выполним преобразование вращением вокруг проецирующей прямой

       <br>
       <img src="/eprac/img/101">
       </li>

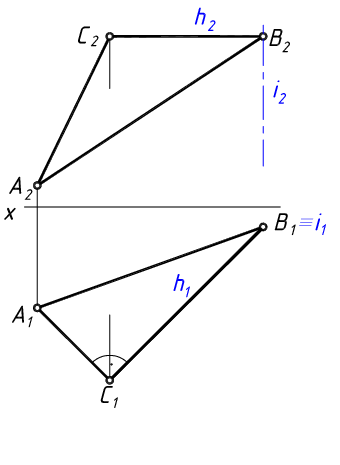

       <li>Ось вращения - горизонтально проецирующую прямую i - проведем через точку В. Прямая ВС в заданной плоскости является горизонталью
       <br>
       <img src="/eprac/img/102">
       </li>

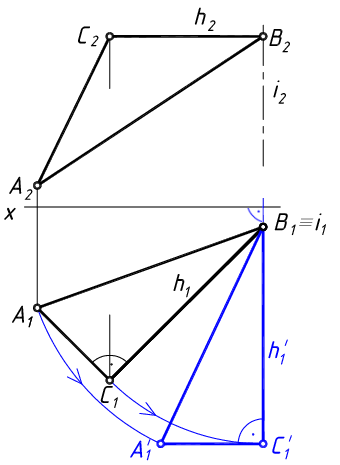

       <li>Повернем горизонтальную проекцию плоскости так, чтобы горизонталь заняла положение, перпендикулярное оси x


       <br>
       <img src="/eprac/img/103">
       </li>

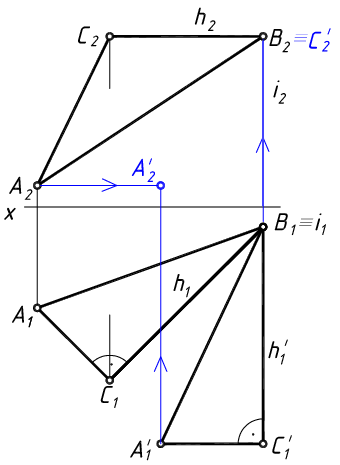

       <li>При выполнении преобразования фронтальные проекции точек плоскости будут перемещаться по горизонтальным прямым до линий связи с П<sub>1</sub>
       <br>
       <img src="/eprac/img/104">
       </li>

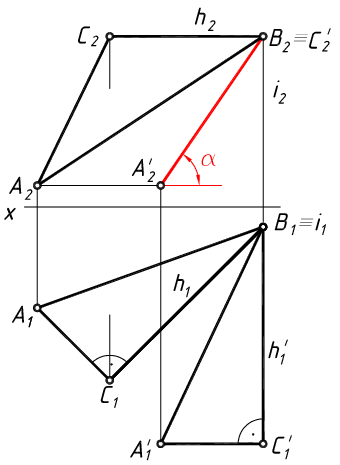

       <li>На П<sub>2</sub> получаем вырожденную проекцию плоскости - прямую и альфа - искомый угол наклона
       <br>
       <img src="/eprac/img/105">
       </li>

    </ul>
