Определить натуральную величину плоскости ABCD переменой плоскостей проекций
Заданная плоскость находится в общем положении. Для определения натуральной величины четырехугольника необходимо выполнить два преобразования

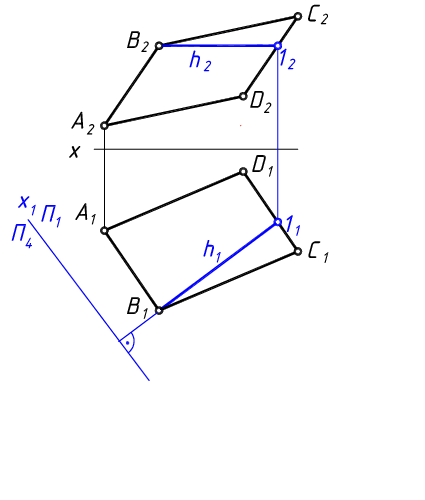

Первое преобразование заключается в переводе заданной плоскости в проецирующее положение относительно новой плоскости проекций П4. Для этого в плоскости проведем горизонталь, а новую ось проекций x1 построим перпендикулярно h1

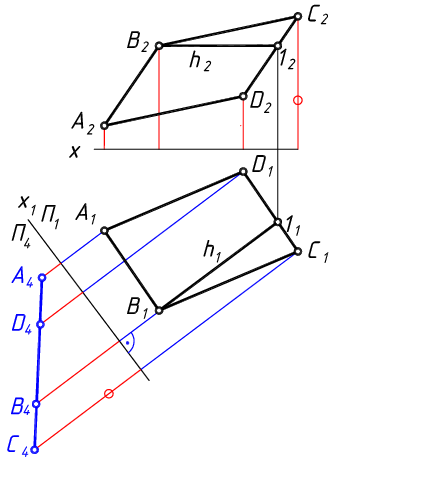

В плоскости П4 откладываем z-координаты точек с плоскости П2. Получаем вырожденную проекцию плоскости - прямую

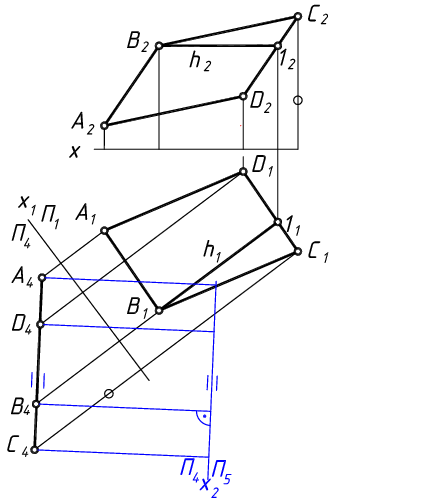

Второе преобразование заключается в переводе проецирующей плоскости в положение плоскости уровня относительно новой плоскости проекций П5. Для этого новую ось проекций x2 строим параллельно вырожденной проекции плоскости. Линии связи проводятся перпендикулярно оси проекций
В плоскости П5 координаты точек равны расстояниям от оси х1 до горизонтальных проекций точек. Достраивая проекцию четырехугольника, получаем его натуральную величину
