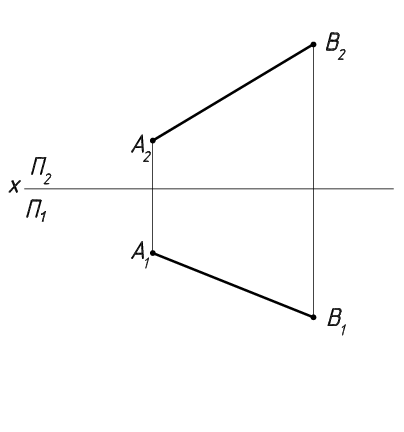

Определить натуральную величину отрезка АВ методом прямоугольного треугольника
Прямая общего положения не имеет натуральной величины на исходных плоскостях проекций.

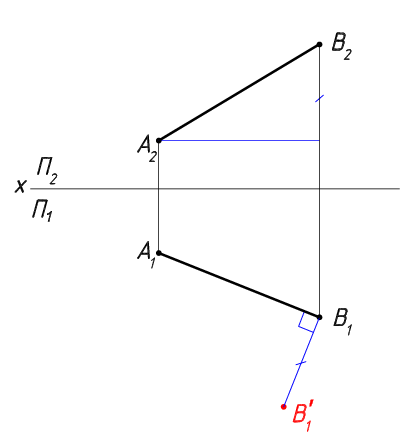

Построение на горизонтальной плоскости проекций. Первый катет горизонтальная проекция отрезка. Второй катет разница значений координат Z концов проекции отрезка с плоскости П2
Гипотенуза прямоугольного треугольника натуральная величина отрезка AB. Альфа - угол наклона прямой к горизонтальной плоскости проекций
Построение на фронтальной плоскости проекций. Первый катет фронтальная проекция отрезка. Второй катет разница значений координат Y концов проекции отрезка с плоскости П1
Гипотенуза прямоугольного треугольника натуральная величина отрезка AB. Бета угол наклона AB к фронтальной плоскости проекций
