Построить проекции точки А на П<sub>4</sub>, если П<sub>4</sub> перпендикулярна П<sub>1</sub>, пересекает П<sub>2</sub> под углом 45 градусов и удалена от точки А на 10 мм


    <ul>

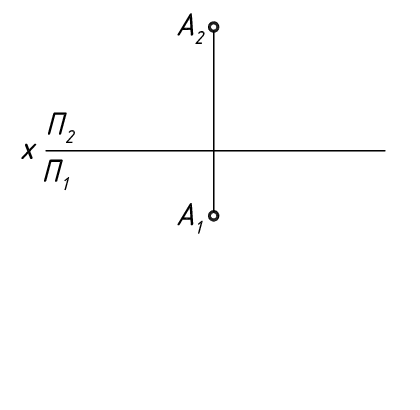

       <li>Новую ось проекций необходимо провести на горизонтальной плоскости проекций на расстоянии 10 мм от А<sub>1</sub>
       <br>
       <img src="/eprac/img/44">
       </li>

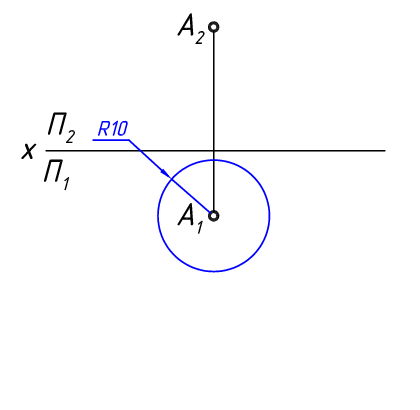

       <li>Геометрическим местом точек, равноудаленных от А<sub>1</sub>, будет окружность
       <br>
       <img src="/eprac/img/45">
       </li>

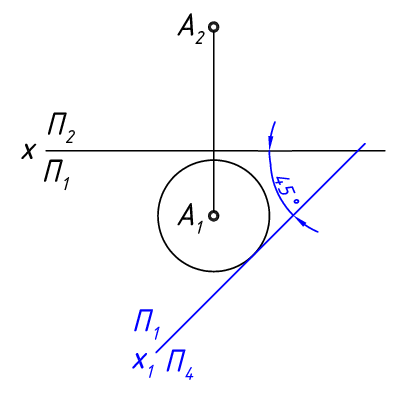

       <li>Новую ось x<sub>1</sub> проведем под углом 45 градусов касательно к окружности
       <br>
       <img src="/eprac/img/46">
       </li>

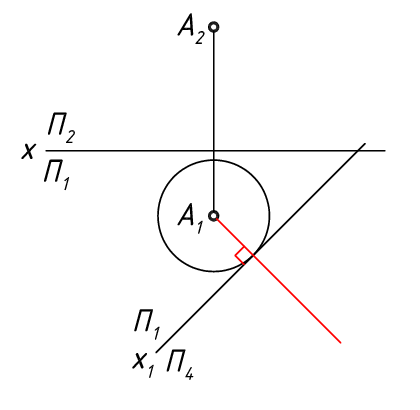

       <li>Линия связи должна быть перпендикулярна оси x<sub>1</sub>
       <br>
       <img src="/eprac/img/47">
       </li>

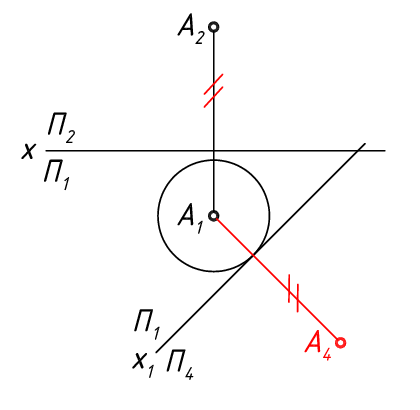

       <li>По линии связи от оси x<sub>1</sub> откладываем координату z<sub>A</sub>, т.к. она сохраняется в новой фронтальной плоскости П<sub>4</sub>
       <br>
       <img src="/eprac/img/48">
       </li>

    </ul>
