1.3.5. УСЛОВНОСТИ И УПРОЩЕНИЯ



Если вид, разрез или сечение – симметричная фигура, то допускается вычерчивать половину (рис. 1.52, а) или немного более половины (рис. 1.52, б) изображения.

Если отверстия, расположенные на круглом фланце, не попадают в плоскость разреза, то допускается условно поворачивать их до плоскости разреза (см. рис. 1.52).



1-311-2              1-311





Для упрощения чертежей допускается не показывать вид полностью, а только контур отверстия или паза (рис. 1.53).

Тонкостенные элементы деталей типа ребер жесткости, спиц маховиков, шкивов показываются незаштрихованными при их продольном рассечении (рис.1.54).



1-312-1

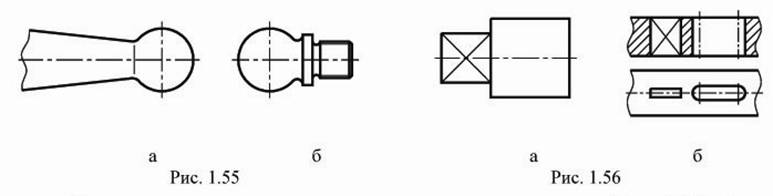

Плавный переход одной поверхности в другую показывается условно тонкой линией (рис. 1.55, а) или не показывается совсем (рис. 1.55, б).

Линии пересечения поверхностей показываются упрощенно (дугами, окружностями, прямыми).

Плоские участки поверхности детали допускается выделять диагоналями, проводимыми тонкими линиями (рис. 1.56).



1-312-2



Длинные предметы или элементы, имеющие постоянное (рис. 1.57, а) или закономерно изменяющееся (рис. 1.57, б) поперечное сечение (валы, фасонный прокат и т.п.) допускается изображать с разрывами.



1-312
