2.7. КАНАВКИ ПОД ПРУЖИННЫЕ УПОРНЫЕ ПЛОСКИЕ КОЛЬЦА

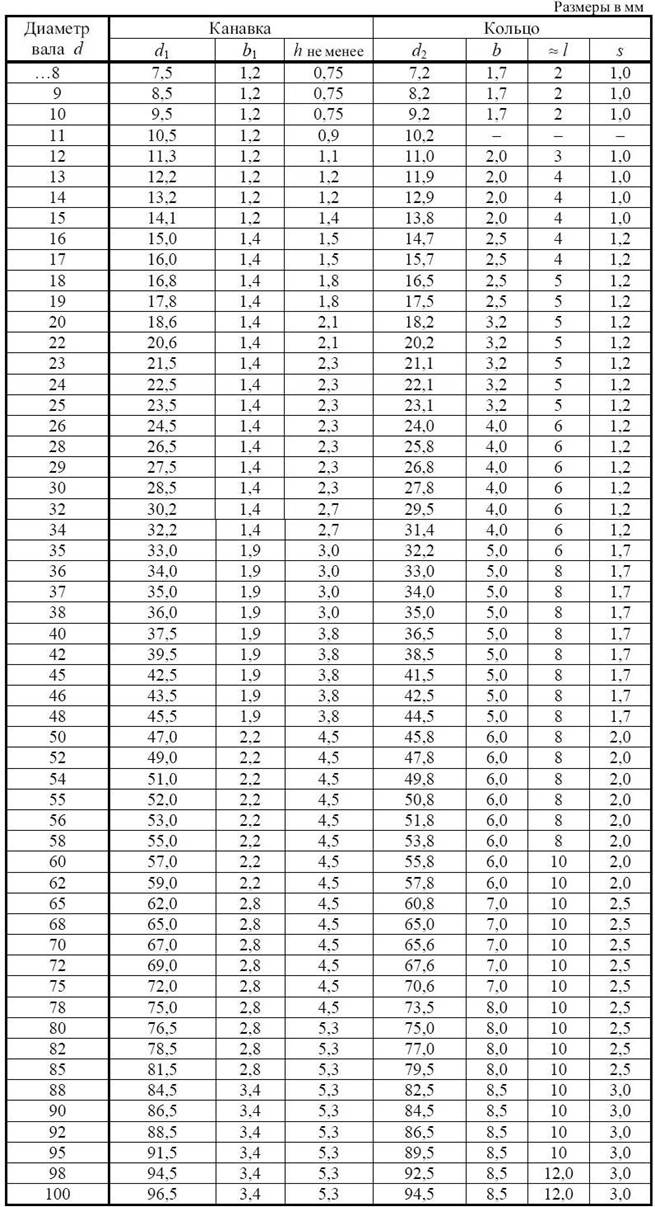

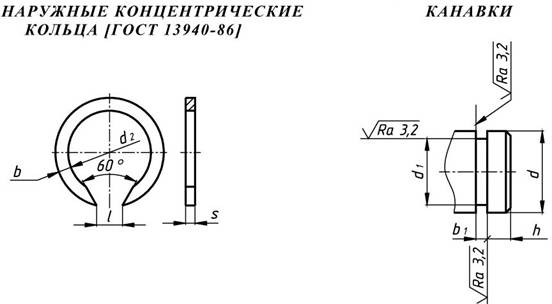

Примечания: 1. Стандартом предусматриваются размеры
канавок под кольца для валов с диаметром d от 4 мм до 200 мм .
2. Кольца должны входить в
канавку без радиального зазора по внутреннему диаметру.
3. Стандартом
предусматриваются два исполнения колец в зависимости от технологии изготовления
и три класса точности: А, В, С.
Пример
условного обозначения. Кольцо исполнения 1 класса точности А с условным диаметром 30 мм:
Кольцо А30 ГОСТ 13940-86.

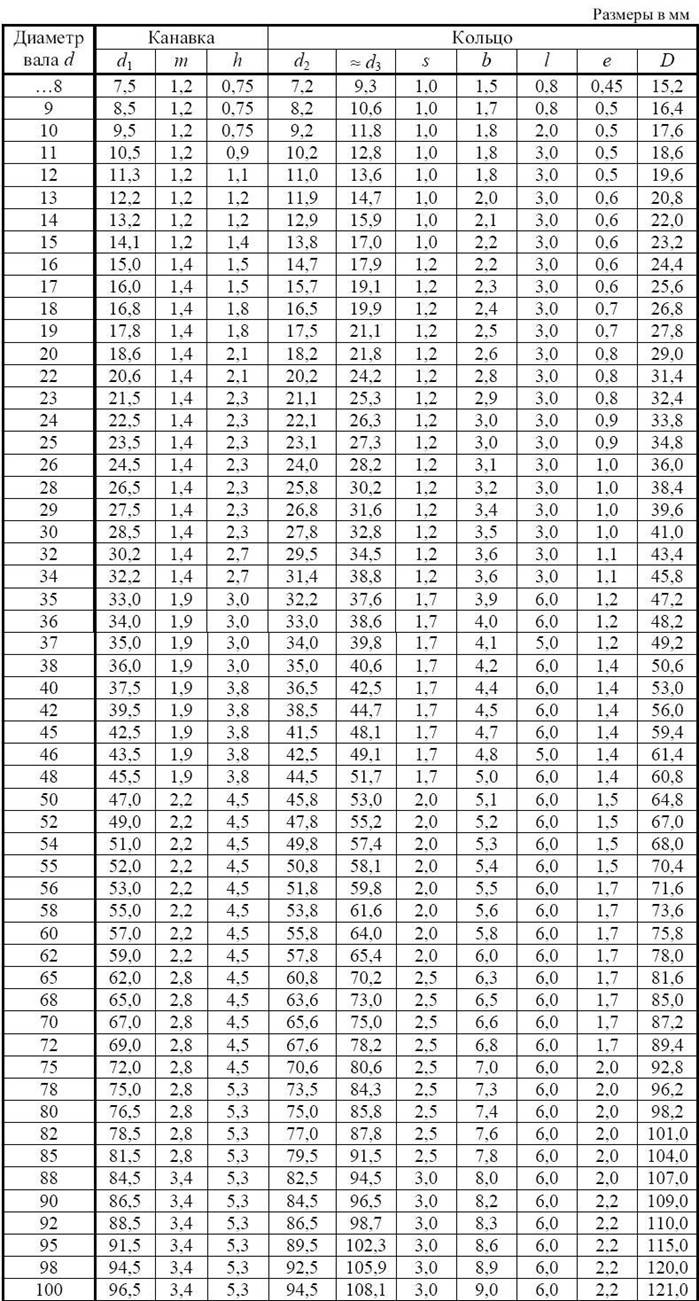

Примечания: 1.
Стандартом предусматриваются два варианта исполнения канавок под кольца и
размеры канавок для валов с диаметром d от
2. Стандартом
предусматривается несколько вариантов исполнения элемента А колец.
3. Кольца должны входить в канавку
без радиального зазора по внутреннему диаметру.
4. Стандартом
предусматриваются два исполнения колец в зависимости от технологии изготовления
и три класса точности: А, В, С.
Пример
условного обозначения. Кольцо исполнения 1 класса точности А с условным диаметром 30 мм:
Кольцо А30 ГОСТ 13942-86.

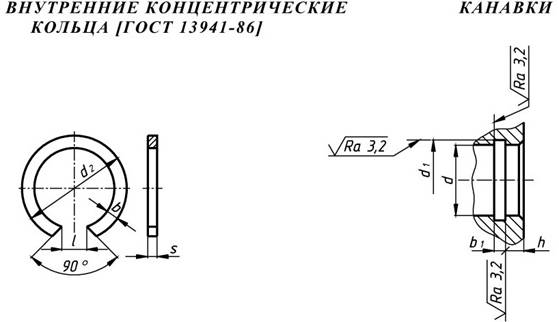

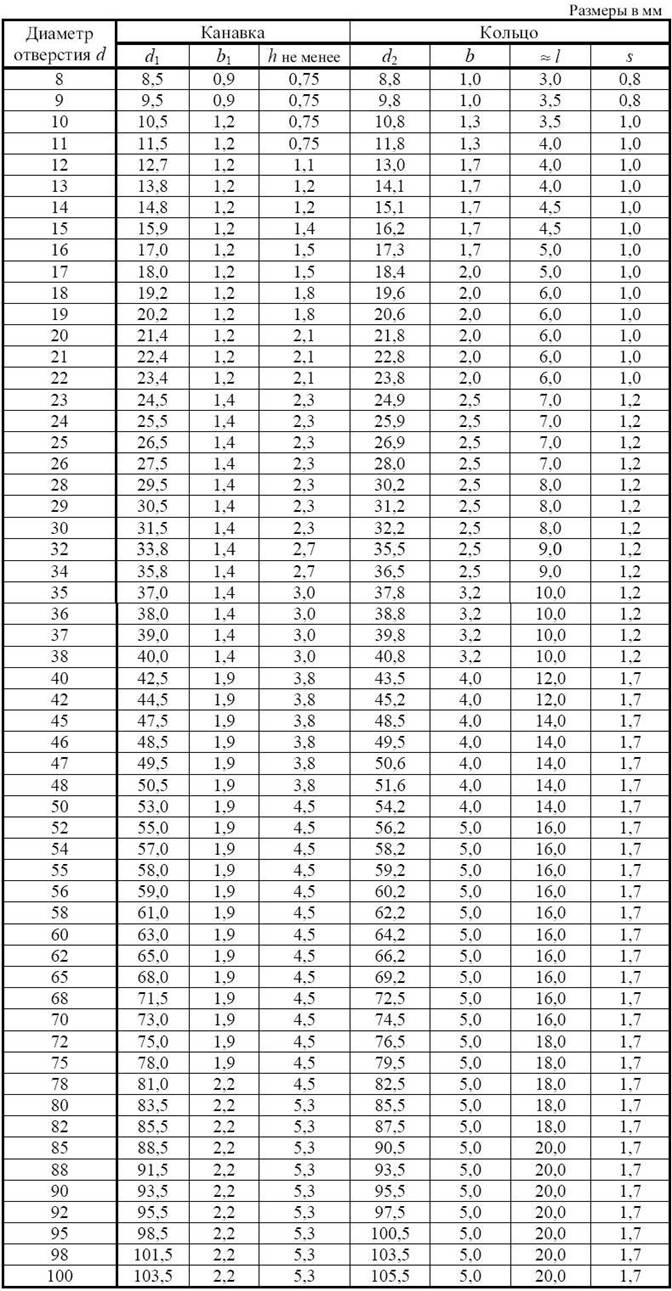

Примечания: 1. Стандартом
предусматриваются размеры канавок под кольца для валов с диаметром d от 8
мм до 320
мм .
2. Кольца должны входить в
канавку без радиального зазора по наружному диаметру.
3. Стандартом
предусматриваются два исполнения колец в зависимости от технологии изготовления
и три класса точности: А, В, С.
Пример
условного обозначения. Кольцо исполнения 1 класса точности А с условным диаметром 30 мм:
Кольцо А30
ГОСТ 13941-86.
|
Диаметр отверстия d |
Канавка |
Кольцо |
||||||||
|
d1 |
m |
h, не менее |
d2 |
» d3 |
s |
b |
l |
e |
D, не более |
|
|
8 |
8,5 |
0,9 |
0,75 |
8,8 |
7,2 |
0,8 |
1,1 |
3,0 |
0,3 |
2,8 |
|
9 |
9,5 |
0,9 |
0,75 |
9,8 |
7,9 |
0,8 |
1,3 |
3,5 |
0,35 |
3,1 |
|
10 |
10,5 |
1,2 |
0,75 |
10,8 |
8,9 |
1,0 |
1,4 |
3,5 |
0,45 |
3,5 |
|
11 |
11,5 |
1,2 |
0,75 |
11,8 |
9,8 |
1,0 |
1,5 |
4,0 |
0,5 |
3,9 |
|
12 |
12,7 |
1,2 |
1,1 |
13,0 |
10,6 |
1,0 |
1,7 |
4,0 |
0,5 |
4,7 |
|
13 |
13,8 |
1,2 |
1,2 |
14,1 |
11,5 |
1,0 |
1,8 |
4,0 |
0,5 |
5,3 |
|
14 |
14,8 |
1,2 |
1,2 |
15,1 |
12,3 |
1,0 |
1,9 |
4,5 |
0,5 |
6,0 |
|
15 |
15,9 |
1,2 |
1,4 |
16,2 |
13,2 |
1,0 |
2,0 |
4,5 |
0,5 |
7,0 |
|
16 |
17,0 |
1,2 |
1,5 |
17,3 |
14,3 |
1,0 |
2,0 |
5,0 |
0,5 |
7,7 |
|
17 |
18,0 |
1,2 |
1,5 |
18,4 |
15,2 |
1,0 |
2,1 |
5,0 |
0,5 |
8,4 |
|
18 |
19,2 |
1,2 |
1,8 |
19,6 |
16,2 |
1,0 |
2,2 |
6,0 |
0,5 |
8,9 |
|
19 |
20,2 |
1,2 |
1,8 |
20,6 |
17,4 |
1,0 |
2,3 |
6,0 |
0,6 |
9,8 |
|
20 |
21,4 |
1,2 |
2,1 |
21,8 |
18,4 |
1,0 |
2,3 |
6,0 |
0,6 |
10,6 |
|
21 |
22,4 |
1,2 |
2,1 |
22,8 |
19,2 |
1,0 |
2,4 |
6,0 |
0,6 |
11,6 |
|
22 |
23,4 |
1,2 |
2,1 |
23,8 |
20,2 |
1,0 |
2,5 |
6,0 |
0,7 |
12,6 |
|
23 |
24,5 |
1,4 |
2,3 |
24,9 |
21,3 |
1,2 |
2,5 |
7,0 |
0,7 |
13,6 |
|
24 |
25,5 |
1,4 |
2,3 |
25,9 |
22,1 |
1,2 |
2,6 |
7,0 |
0,7 |
14,2 |
|
25 |
26,5 |
1,4 |
2,3 |
26,9 |
23,1 |
1,2 |
2,7 |
7,0 |
0,8 |
15,0 |
|
26 |
27,5 |
1,4 |
2,3 |
28,0 |
24,0 |
1,2 |
2,8 |
7,0 |
0,8 |
15,6 |
|
28 |
29,5 |
1,4 |
2,3 |
30,2 |
26,0 |
1,2 |
2,8 |
8,0 |
0,8 |
17,4 |
|
29 |
30,5 |
1,4 |
2,3 |
31,2 |
27,2 |
1,2 |
2,9 |
8,0 |
0,8 |
18,4 |
|
30 |
31,5 |
1,4 |
2,3 |
32,2 |
28,0 |
1,2 |
3,0 |
8,0 |
0,8 |
19,4 |
|
32 |
33,8 |
1,4 |
2,7 |
34,5 |
29,9 |
1,2 |
3,2 |
9,0 |
0,9 |
20,2 |
|
34 |
35,8 |
1,4 |
2,7 |
36,5 |
31,7 |
1,2 |
3,3 |
8,0 |
0,9 |
22,2 |
|
35 |
37,0 |
1,4 |
3,0 |
37,8 |
32,8 |
1,2 |
3,4 |
10,0 |
0,9 |
23,2 |
|
36 |
38,0 |
1,4 |
3,0 |
38,8 |
33,8 |
1,2 |
3,9 |
10,0 |
1,0 |
24,2 |
|
37 |
39,0 |
1,4 |
3,0 |
39,8 |
34,6 |
1,2 |
3,5 |
10,0 |
1,0 |
25,0 |
|
38 |
40,0 |
1,4 |
3,0 |
40,8 |
35,4 |
1,2 |
3,6 |
10,0 |
1,0 |
26,0 |
|
40 |
42,5 |
1,9 |
3,8 |
43,5 |
37,7 |
1,7 |
3,7 |
12,0 |
1,0 |
27,4 |
|
42 |
44,5 |
1,9 |
3,8 |
45,5 |
39,3 |
1,7 |
3,9 |
12,0 |
1,0 |
29,2 |
|
45 |
47,5 |
1,9 |
3,8 |
48,5 |
42,1 |
1,7 |
4,1 |
14,0 |
1,0 |
31,6 |
|
46 |
48,5 |
1,9 |
3,8 |
49,5 |
43,1 |
1,7 |
4,2 |
14,0 |
1,1 |
32,2 |
|
47 |
49,5 |
1,9 |
3,8 |
50,6 |
44,0 |
1,7 |
4,4 |
14,0 |
1,1 |
33,2 |
|
48 |
50,5 |
1,9 |
3,8 |
51,6 |
44,8 |
1,7 |
4,5 |
14,0 |
1,1 |
34,6 |
|
50 |
53,0 |
1,9 |
4,5 |
54,2 |
47,2 |
1,7 |
4,6 |
14,0 |
1,1 |
36,0 |
|
52 |
55,0 |
1,9 |
4,5 |
56,2 |
49,4 |
1,7 |
4,7 |
16,0 |
1,3 |
37,6 |
|
54 |
57,0 |
1,9 |
4,5 |
58,2 |
51,2 |
1,7 |
4,8 |
16,0 |
1,3 |
39,6 |
|
55 |
58,0 |
1,9 |
4,5 |
59,2 |
51,8 |
1,7 |
5,0 |
16,0 |
1,3 |
40,4 |
|
56 |
59,0 |
1,9 |
4,5 |
60,2 |
52,6 |
1,7 |
5,1 |
16,0 |
1,3 |
41,4 |
|
58 |
61,0 |
1,9 |
4,5 |
62,2 |
54,4 |
1,7 |
5,2 |
16,0 |
1,3 |
43,2 |
|
60 |
63,0 |
1,9 |
4,5 |
64,2 |
56,0 |
1,7 |
5,4 |
16,0 |
1,3 |
44,4 |
|
62 |
65,0 |
1,9 |
4,5 |
66,2 |
57,8 |
1,7 |
5,5 |
16,0 |
1,3 |
46,4 |
|
65 |
68,0 |
1,9 |
4,5 |
69,2 |
60,0 |
1,7 |
5,8 |
16,0 |
1,3 |
48,8 |
|
68 |
71,0 |
1,9 |
4,5 |
72,5 |
62,9 |
1,7 |
6,1 |
16,0 |
1,3 |
51,4 |
|
70 |
73,0 |
1,9 |
4,5 |
74,5 |
65,1 |
1,7 |
6,2 |
16,0 |
1,3 |
53,4 |
|
72 |
75,0 |
1,9 |
4,5 |
76,5 |
66,7 |
1,7 |
6,4 |
18,0 |
1,3 |
55,4 |
|
75 |
78,0 |
1,9 |
4,5 |
79,5 |
69,3 |
1,7 |
6,6 |
18,0 |
1,3 |
58,4 |
|
78 |
81,0 |
2,2 |
4,5 |
82,5 |
71,9 |
2,0 |
6,8 |
18,0 |
1,5 |
60,0 |
|
80 |
83,5 |
2,2 |
5,3 |
85,5 |
74,5 |
2,0 |
7,0 |
18,0 |
1,5 |
62,0 |
|
82 |
85,5 |
2,2 |
5,3 |
87,5 |
76,5 |
2,0 |
7,0 |
18,0 |
1,5 |
64,0 |
|
85 |
88,5 |
2,2 |
5,3 |
90,5 |
79,1 |
2,0 |
7,2 |
20,0 |
1,5 |
66,8 |
|
88 |
91,5 |
2,2 |
5,3 |
93,5 |
81,7 |
2,0 |
7,4 |
20,0 |
1,5 |
69,8 |
|
90 |
93,5 |
2,2 |
5,3 |
95,5 |
83,9 |
2,0 |
7,6 |
20,0 |
1,5 |
71,8 |
|
92 |
95,5 |
2,2 |
5,3 |
97,5 |
85,5 |
2,0 |
7,8 |
20,0 |
1,8 |
73,6 |
|
95 |
98,5 |
2,2 |
5,3 |
100,5 |
87,4 |
2,0 |
8,1 |
20,0 |
1,8 |
76,4 |
|
98 |
101,5 |
2,2 |
5,3 |
103,5 |
90,5 |
2,0 |
8,3 |
20,0 |
1,8 |
79,0 |
|
100 |
103,5 |
2,2 |
5,3 |
105,5 |
92,3 |
2,0 |
8,4 |
20,0 |
1,8 |
81,0 |
Примечания: 1. Стандартом
предусматриваются два варианта исполнения канавок под кольца и размеры канавок
для валов с диаметром d от 8 мм до 320 мм .
2. Стандартом предусматривается
несколько вариантов исполнения элемента А колец.
3. Кольца должны входить в
канавку без радиального зазора по наружному диаметру.
3. Стандартом
предусматриваются два исполнения колец в зависимости от технологии изготовления
и три класса точности: А, В, С.
Пример
условного обозначения. Кольцо исполнения 2 класса точности В с условным диаметром 30 мм:
Кольцо 2В30 ГОСТ 13943-86.
