3.2. СОЕДИНЕНИя крепежными деталями

3.2.1. СОЕДИНЕНИЕ БОЛТОМ

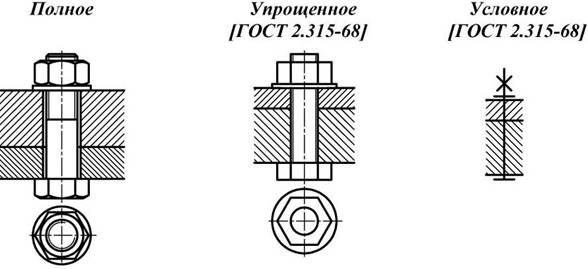

На сборочных чертежах допускается применять в зависимости от назначения и масштаба чертежа как полное, так и упрощенное и условное изображения крепежных деталей в соединениях.

Для крепежных деталей, у которых на чертеже диаметры стержней равны    2 мм и менее, применяют условное изображение.



3-21-1



РАСЧЕТ ДЛИНЫ БОЛТА

l=h1+h2+s+m+u = … (округлить до стандартного значения)

u£3P, где P – шаг резьбы.

ПРИМЕЧАНИЕ.

Стандартные значения s см. в разделе 3.1.7, m - 3.1.4, l - в таблице стандартных длин болтов.

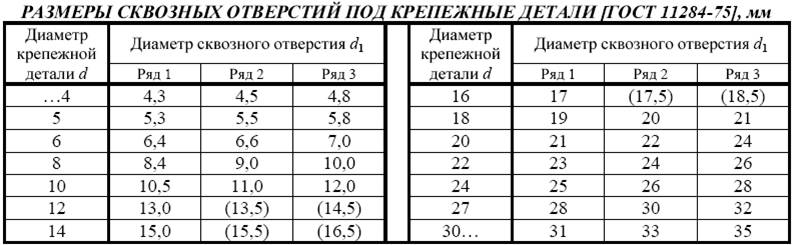

Примечания:

1.       Стандарт предусматривает d от 1 до 160 мм.

2.       Ряд 1 следует предпочитать ряду 2, а ряд 2 – ряду 3.

3.       Размеры в скобках применять не рекомендуется.
