4.2.2. СОЕДИНИТЕЛЬНЫЕ ЧАСТИ ИЗ КОВКОГО ЧУГУНА

ДЛЯ ТРУБОПРОВОДОВ

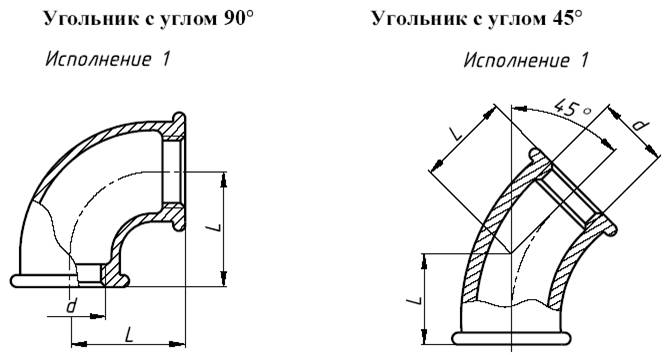

ПРОХОДНЫЕ УГОЛЬНИКИ ИЗ КОВКОГО ЧУГУНА

С ЦИЛИНДРИЧЕСКОЙ РЕЗЬБОЙ (ГОСТ 8946-75)

Примечания:

1. Стандарт предусматривает два исполнения угольников.

2. Конструктивные размеры выбирают по ГОСТ 8944-75 [см. раздел 1.2.3].

Примеры условного обозначения:

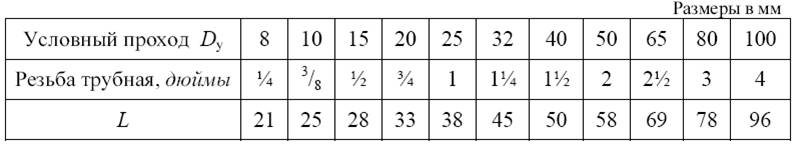

1. Проходной угольник с углом 90° исполнения 1 без покрытия с условным проходом D_у= 20 мм:

Угольник 90°-1-20 ГОСТ 8946-75.

2. То же с цинковым покрытием:

Угольник 90°-1-Ц-20 ГОСТ 8946-75.

3. Проходной угольник с углом 45° исполнения 1 без покрытия с D_у = 40 мм:

Угольник 45°-1-40 ГОСТ 8946-75.

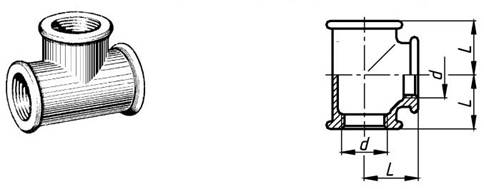

ТРОЙНИКИ ПРЯМЫЕ (ГОСТ 8948-75)

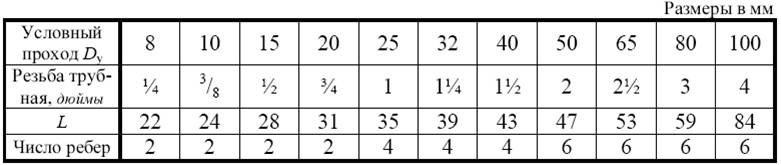

Примечание. Конструктивные размеры выбирают по ГОСТ 8944-75 [см. раздел 1.2.3].

Примеры условного обозначения:

1. Прямой тройник без покрытия с условным проходом D_у = 20мм:

Тройник 20 ГОСТ 8948-75.

2. То же с цинковым покрытием:

Тройник Ц-20 ГОСТ 8948-75.

Примечание. Конструктивные размеры выбирают по ГОСТ 8944-75 [см. раздел 1.2.3].

Примеры условного обозначения:

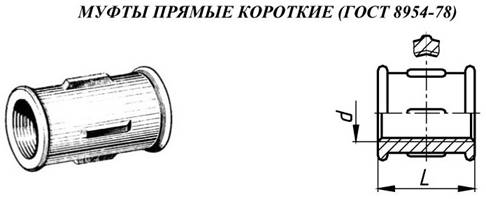

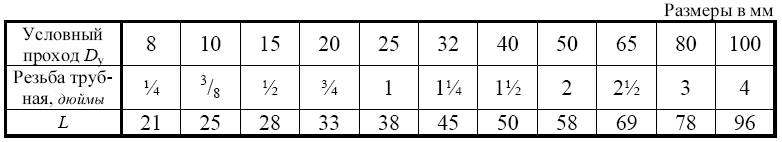

1. Прямая короткая муфта без покрытия с D_у = 20мм:

Муфта короткая 20 ГОСТ 8954-75.

2. То же с цинковым покрытием:

Муфта короткая Ц-20 ГОСТ 8954-75.

Примеры условного обозначения:

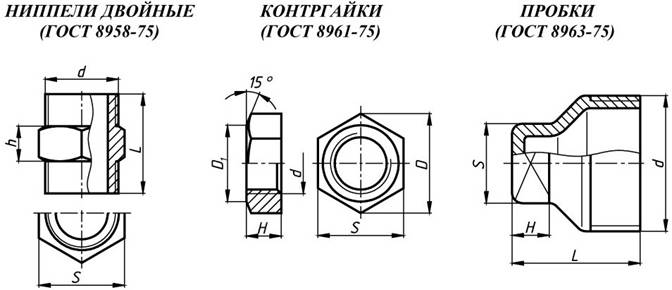

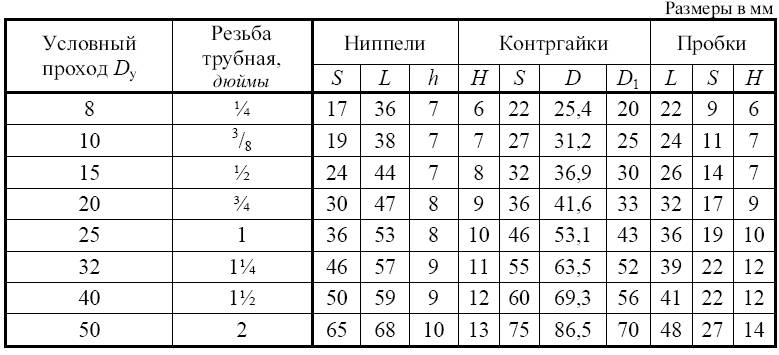

1. Ниппель двойной без покрытия с условным проходом D_у= 25 мм:

Ниппель 25 ГОСТ 8958-75.

2. Контргайка без покрытия с условным проходом D_у= 50 мм:

Контргайка 50 ГОСТ 8961-75.

3. То же, с цинковым покрытием:

Контргайка Ц-50 ГОСТ 8961-75.
