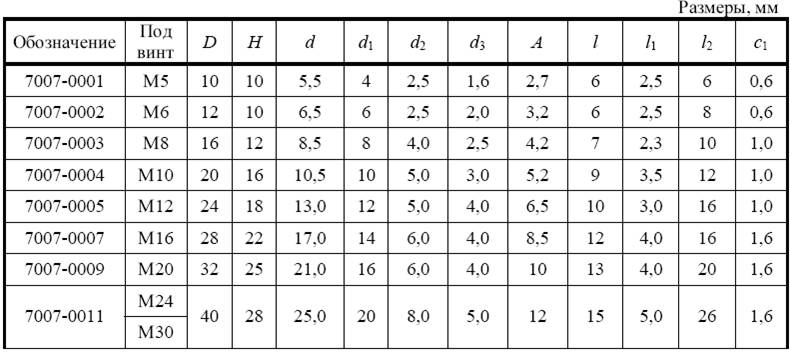

6.11. Пяты для нажимных винтов. ГОСТ 13436-68

Примечания:

1. Стандарт предусматривает пяты для нажимных винтов с резьбой до 48 мм.

2. Значения: с =1…1,6 мм; b =1…2 мм; f =2…5 мм; b₁ =5…8 мм; l₃ =3…5 мм.

Пример условного обозначения.

Пята под нажимной винт с резьбой М24 или М30:

Пята 7007-0011 ГОСТ 13436-68.
