6.13.  Рукоятки



РУКОЯТКИ С ШАРОВОЙ ГОЛОВКОЙ [ГОСТ 3055-69]

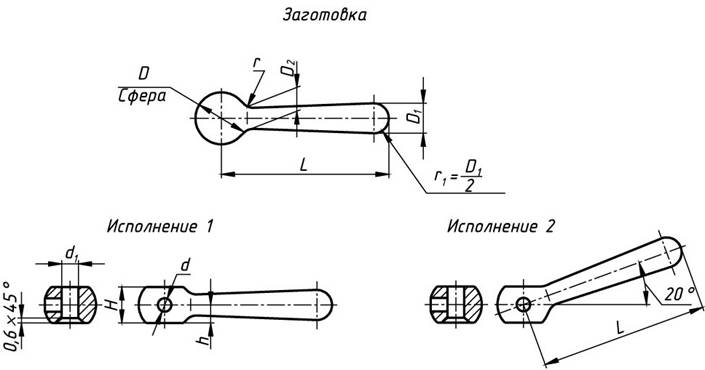

626

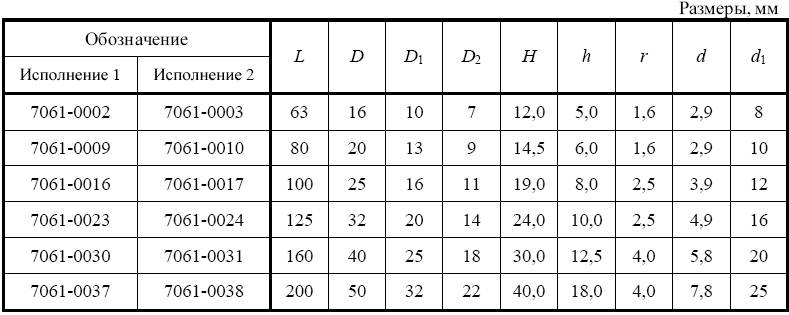

Новый рисунок (87)



Примечание.

Стандарт предусматривает исполнения 1, 2, 3, 4, 5, 6.



Пример условного обозначения.

Рукоятка с шаровой головкой исполнения 1 с размером L = 63 мм:

Рукоятка 7061-0002 ГОСТ 3055-69.



РУКОЯТКИ ЗВЕЗДООБРАЗНЫЕ [ГОСТ 4742-68]

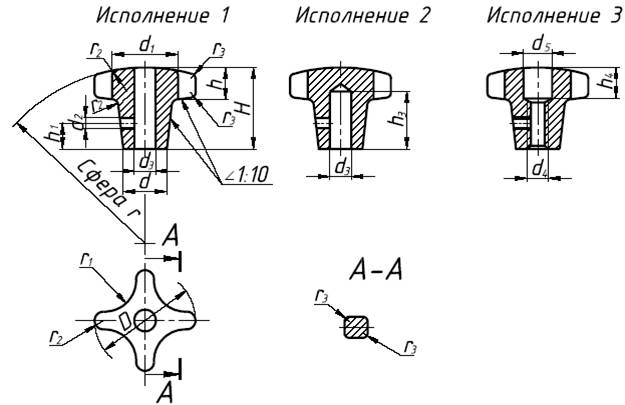

Новый рисунок (88)

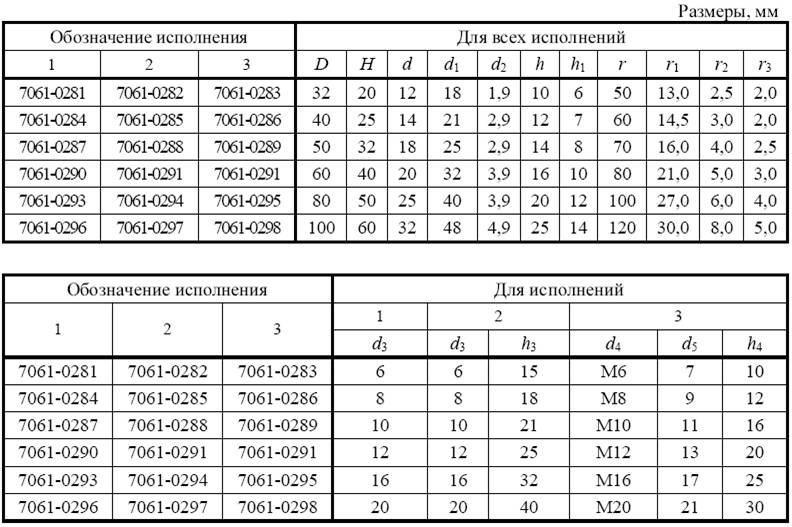

Новый рисунок (89)



Пример условного обозначения.

Рукоятка звездообразная исполнения 1, размером D = 32 мм:

Рукоятка 7061-0281 ГОСТ 4742-68.



РУКОЯТКИ С НАКАТКОЙ [ГОСТ 14742-69]



628

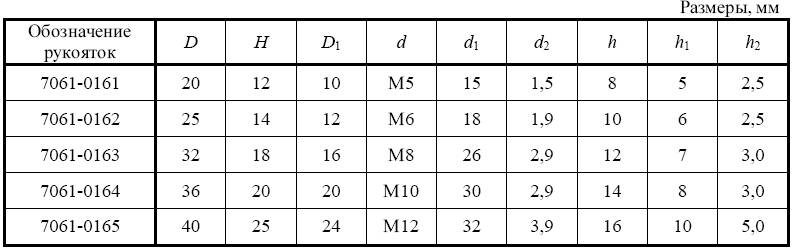

Новый рисунок (93)



Примечание.

Размеры фасок выбирают по ГОСТ 10549-80.



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ.

Рукоятка с накаткой размером D = 20 мм:

Рукоятка 7061-0161 ГОСТ 14742-69.



РУКОЯТКИ ЦИЛИНДРИЧЕСКИЕ  [ГОСТ 8923-69]

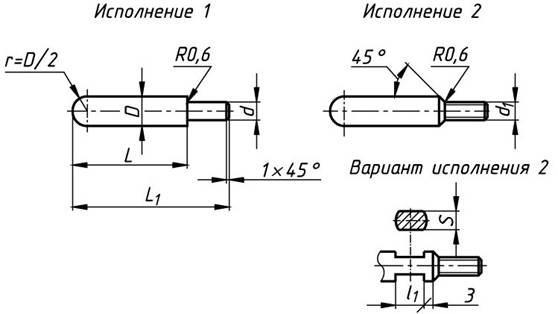

629

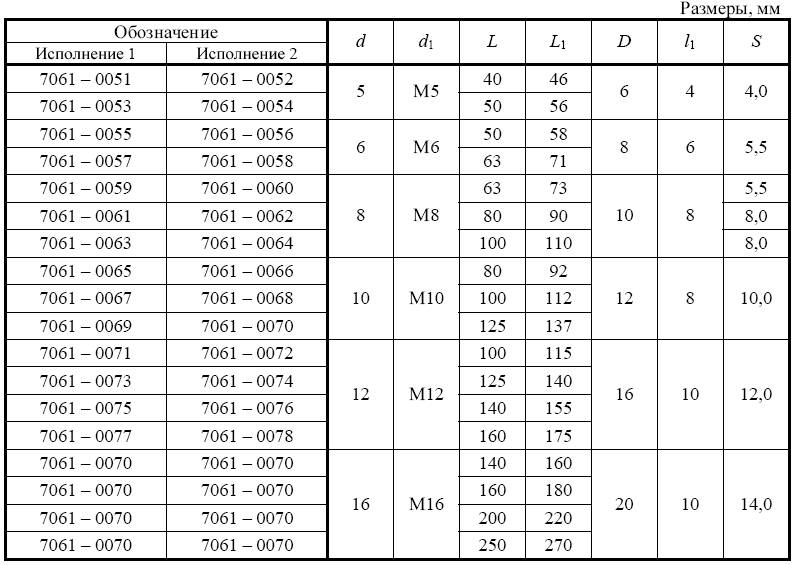

Новый рисунок (95)

Примечания:

1. Стандарт предусматривает рукоятки с диаметрами d и d1 до 20 мм.

2. Размеры фасок выбирают по ГОСТ 10549-80.



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ.

Рукоятка цилиндрическая исполнения 1 с размерами d = 5, L = 40 мм:

Рукоятка 7061-0051 ГОСТ 8923-69.
