6.8. оси. гост 9650-80

Примечания:

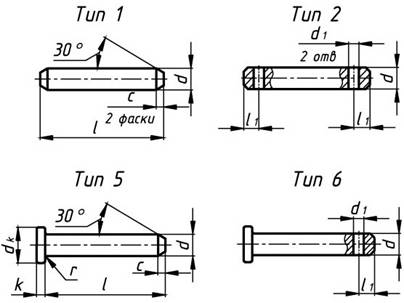

1. Стандарт предусматривает типы осей: 1, 2, 3, 4, 5, 6, 7, 8.

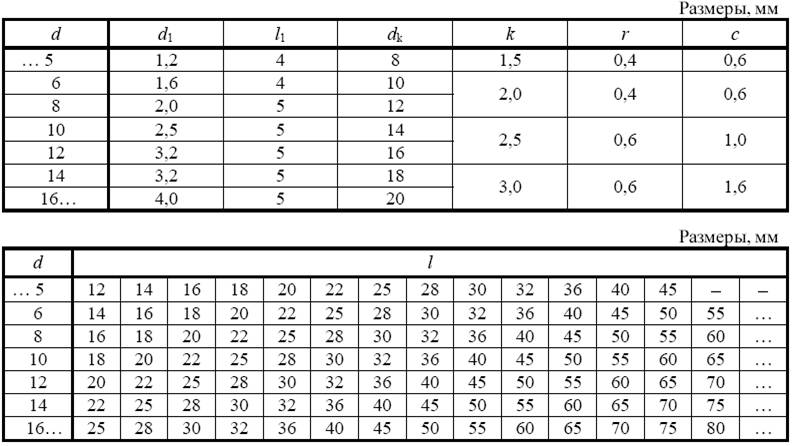

2. Стандарт предусматривает оси с диаметром d от 3 до 100 мм, L от 5 до 300 мм.

Пример условного обозначения.

Ось типа 6 с размерами d = 12 мм, L= 40 мм, из стали Ст. 3 ГОСТ 380-94:

Ось 6-12´40 Ст.3 ГОСТ 9650-80.
