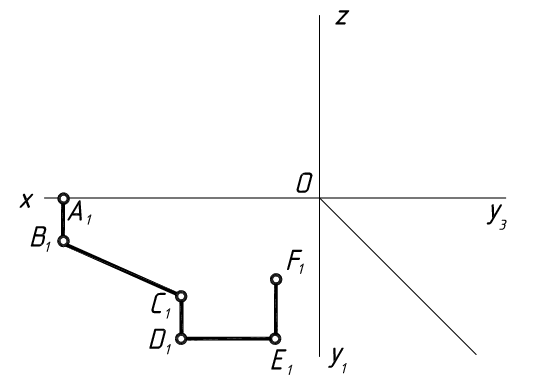

Достроить проекции ломаной линии, если точки А,В,С удалены от П1 на 15 мм, а точки D,E,F - на 25 мм
- Удаление точек от плоскости П1 определяет их координату z. Каждое звено ломаной является прямой частного положения. Построение ломаной будем осуществлять позвенно и определять положение построенного отрезка. Для профильной проекции проведем луч под углом 45 градусов.

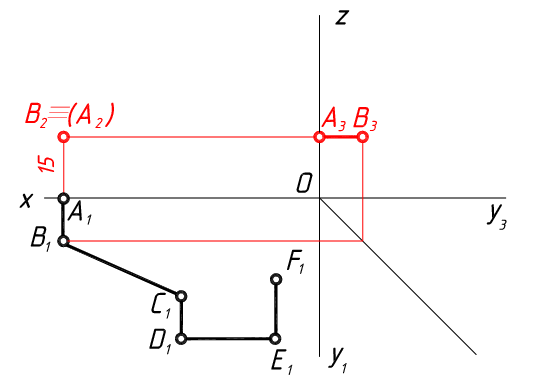

- Отрезок АВ имеет координату z=15 и является фронтально проецирующей прямой, которая перпендикулярна плоскости П2

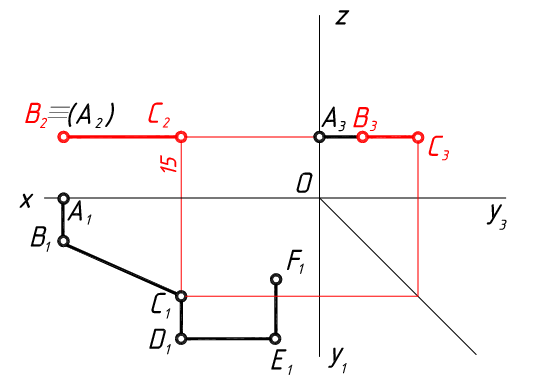

- Отрезок ВС имеет координату z=15 и является горизонталью, которая параллельна плоскости П1

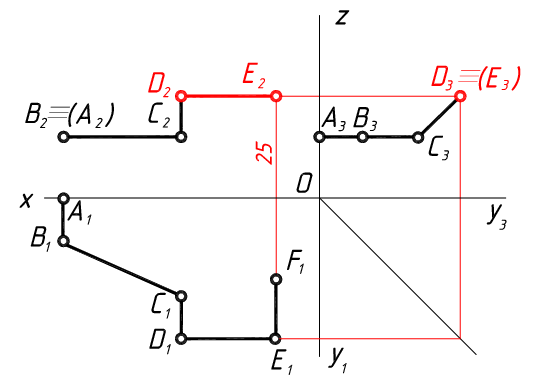

- Отрезок DE имеет координату z=25 и является профильно проецирующей прямой, которая перпендикулярна плоскости П3

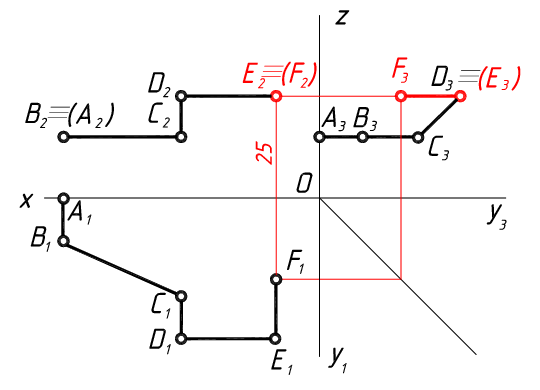

- Отрезок EF имеет координату z=25 и является фронтально проецирующей прямой, которая перпендикулярна плоскости П2
