Через точку А провести фронталь АВ длиной 40 мм, пересекающую прямую СD


    <ul>

       <li>Построение необходимо начать с плоскости П<sub>1</sub>, т.к. горизонтальная проекция фронтали параллельна оси x
       <br>
       <img src="/eprac/img/55">
       </li>

       <li>Определим точку 1 - пересечения фронтали и прямой СD на плоскости П<sub>1</sub>
       <br>
       <img src="/eprac/img/56">
       </li>

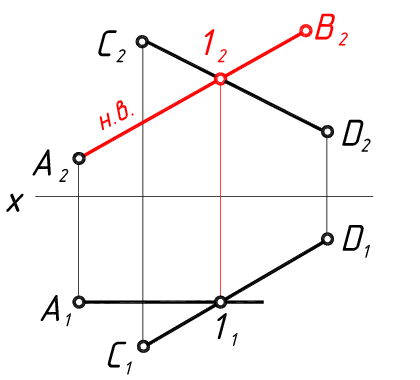

       <li>На плоскости П<sub>2</sub> фронталь проходит через точку 1. Длина фронтали является натуральной величиной, т.е. А<sub>2</sub>В<sub>2</sub>=40 мм
       <br>
       <img src="/eprac/img/57">
       </li>

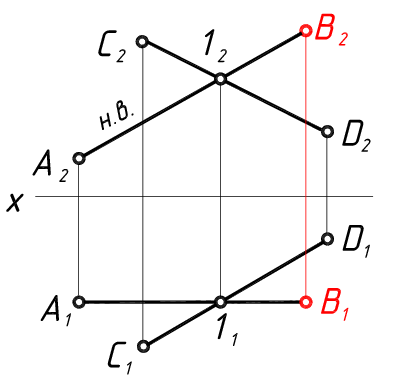

       <li>Длина горизонтальной проекции фронтали определяется по линии связи проекций точки В
       <br>
       <img src="/eprac/img/58">
       </li>

    </ul>
