Определить видимость ребер пирамиды с основанием АВС и вершиной S
Видимость скрещивающихся ребер пирамиды ВС и АS определим с помощью конкурирующих точек, принадлежащих этим ребрам

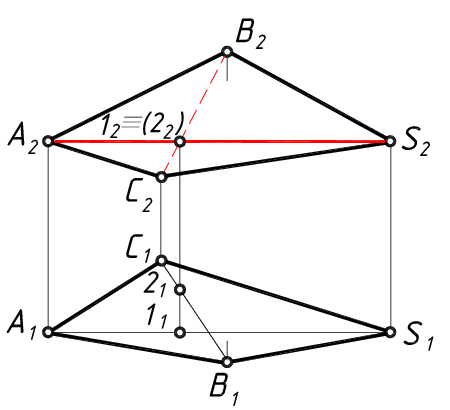

Для определения видимости на П2 обозначим фронтально конкурирующие точки 1 и 2. Точка 2 расположена за точкой 1, поэтому она невидима
Точка 2 принадлежит ребру ВС, поэтому проекция ребра В2С2 будет невидимой и проводится штриховой линией. Наоборот, проекция ребра А2S2 будет видимой и проводится сплошной толстой линией

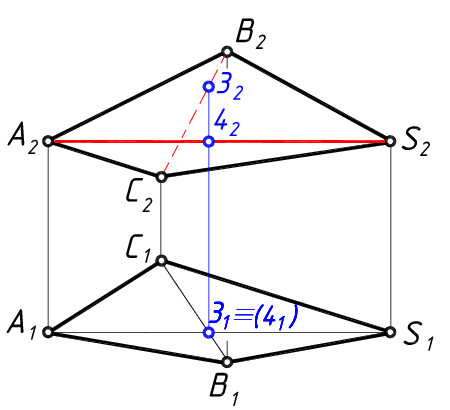

Для определения видимости на П1 обозначим горизонтально конкурирующие точки 3 и 4. Точка 4 расположена под точкой 3, поэтому она невидима
Точка 4 принадлежит ребру AS, поэтому проекция ребра A1S1 будет невидимой и проводится штриховой линией. Наоборот, проекция ребра B1C1 будет видимой и проводится сплошной толстой линией
