Определить натуральную величину верхнего основания призмы вращением вокруг проецирующей прямой


    <ul>

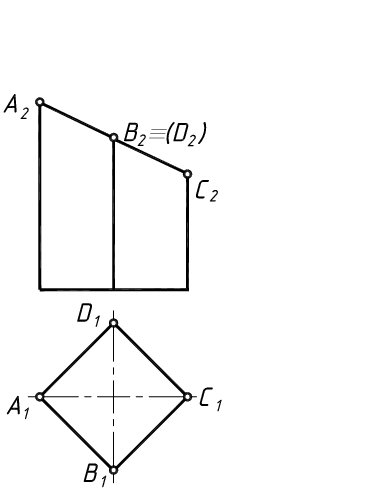

       <li>Верхнее основание призмы находится в проецирующем положении относительно плоскости П<sub>2</sub>. Для определения его натуральной величины необходимо перевести верхнее основание в положение плоскости уровня
       <br>
       <img src="/eprac/img/106">
       </li>

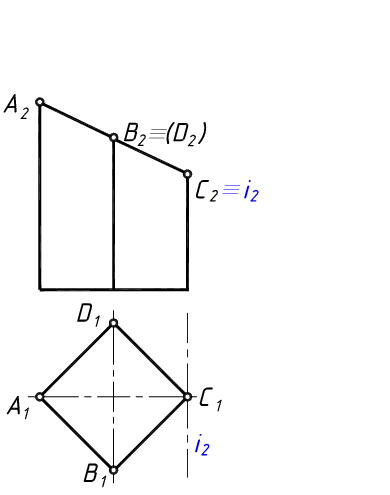

       <li>Ось вращения - фронтально проецирующую прямую i - проведем через точку С
       <br>
       <img src="/eprac/img/107">
       </li>

       <li>Преобразованием на плоскости П<sub>2</sub> будет вращение вокруг точки i<sub>2</sub>. Повернем вырожденную проекцию верхнего основания до горизонтального положения
       <br>
       <img src="/eprac/img/108">
       </li>

       <li>Преобразованием проекций точек на П<sub>1</sub> будет перемещение по горизонтальным прямым до положения, определяемого линиями связи с П<sub>2</sub>
       <br>
       <img src="/eprac/img/109">
       </li>

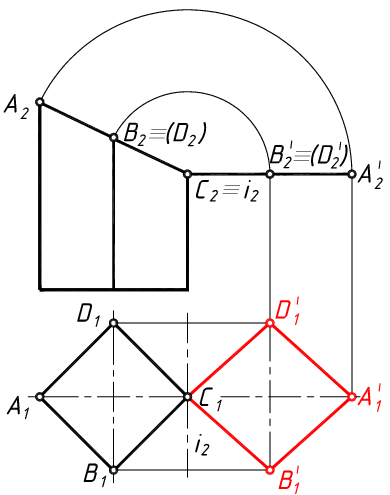

       <li>На П<sub>1</sub> получаем натуральную величину верхнего основания призмы
       <br>
       <img src="/eprac/img/110">
       </li>

    </ul>
