Для перехода к следующему этапу построения кликните номер этого этапа


    <ul>

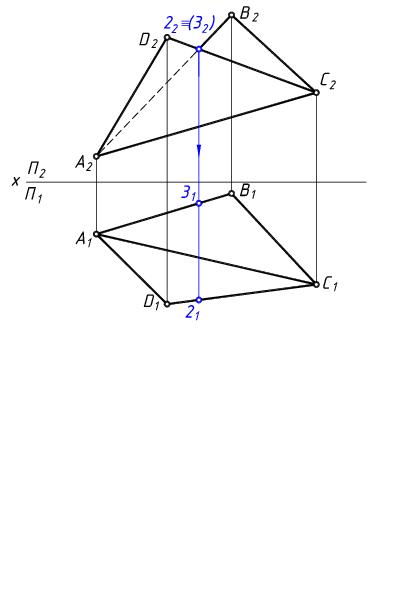

       <li>По заданнам координатам построим проекции двугранного угла. С помощью конкурирующих точек определим на чертеже видимость фронтальной проекции
       <br>
       <img src="/eprac/img/142">
       </li>

       <li>Введем дополнительную плоскость проекций П<sub>4</sub> так, чтобы ребро угла АС имело на ней натуральную величину. Новая ось х<sub>1</sub> располагается параллельно А<sub>1</sub>С<sub>1</sub>, линии связи перпендикулярны х<sub>1</sub>, а координатные отрезки на П<sub>4</sub> равны z-координатам соответствующих проекций точек на П<sub>2</sub>. По конкурирующим точкам определим видимость проекции на П<sub>4</sub>
       <br>
       <img src="/eprac/img/143">
       </li>

       <li>Введем новую плоскость проекций П<sub>5</sub>, относительно которой АС будет проецирующей прямой. Ось х<sub>2</sub> должна быть перпендикулярна А<sub>4</sub>С<sub>4</sub>, а координатные отрезки на П<sub>5</sub> равны соответствующим расстояниям от оси х<sub>1</sub> до горизонтальных проекций точек. На П<sub>5</sub> получаем натуральную величину двугранного угла
       <br>
       <img src="/eprac/img/144">
       </li>

    </ul>
