Для перехода к следующему этапу построения кликните номер этого этапа


    <ul>

       <li>Вырез образован с помощью четырех проецирующих секущих плоскостей. Каждая из них пересекает сферу по линии, являющейся частью окружности. Кроме того, Ги Р являются горизонтальной и профильной плоскостями уровня соответственно. Проекции выреза  на П<sub>1</sub> и П<sub>3</sub> будут симметричными
       <br>
       <img src="/eprac/img/209">
       </li>

       <li>На плоскостях проекций П<sub>1 </sub>и П<sub>3</sub> ветви выреза от плоскостей Q и Т будут проецироваться в виде частей эллипсов. Точки А и В являются концами осей этих эллипсов
       <br>
       <img src="/eprac/img/210">
       </li>

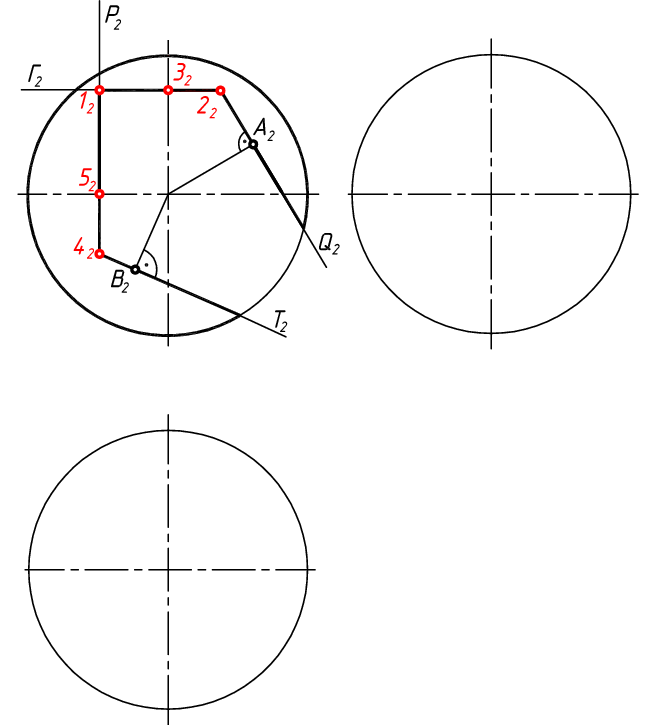

       <li>Отметим опорные точки в плоскостях уровня: 1, 2 и 4  конечные точки ветвей выреза; 5 и 3  точки перемены видимости на плоскостях П<sub>1</sub> и П<sub>3</sub> соответственно
       <br>
       <img src="/eprac/img/211">
       </li>

       <li>Построим проекции опорных точек частей выреза от секущих плоскостей Г и Р на плоскостях проекций П<sub>1</sub> и П<sub>3</sub>
       <br>
       <img src="/eprac/img/212">
       </li>

       <li>Построим ветвь выреза от плоскости Q. Опорные точки 6  перемена видимости на П<sub>1</sub>. Опорная точка 7  низшая точка
       <br>
       <img src="/eprac/img/213">
       </li>

       <li>Построим ветвь выреза от плоскости Т. Опорные точки 8  перемена видимости на П<sub>3</sub>. Опорная точка 9  низшая точка
       <br>
       <img src="/eprac/img/214">
       </li>

       <li>Очерки сферы (синий цвет) и видимость линии выреза (красный цвет) на плоскостях П<sub>1</sub> и П<sub>3</sub> определяются с учетом сквозного выреза.
       <br>
       <img src="/eprac/img/215">
       </li>

    </ul>
