Для перехода к следующему этапу построения кликните номер этого этапа


    <ul>

       <li>Вырез образован с помощью трех фронтально проецирующих секущих плоскостей. Плоскость Г пересекает конус по линии, являющейся частью окружности. Плоскость Р пересекает конус по линии, являющейся частью параболы. Плоскость Q пересекает конус по линии, являющейся частью эллипса. Точки пересечения ветвей являются опорными точками выреза. Проекции выреза  на П<sub>1</sub> и П<sub>3</sub> будут симметричными
       <br>
       <img src="/eprac/img/216">
       </li>

       <li>Построим опорные точки окружности. Точка 1 принадлежит главному меридиану конуса. Точки 3  точки перемены видимости на плоскости проекций П<sub>3</sub>
       <br>
       <img src="/eprac/img/218">
       </li>

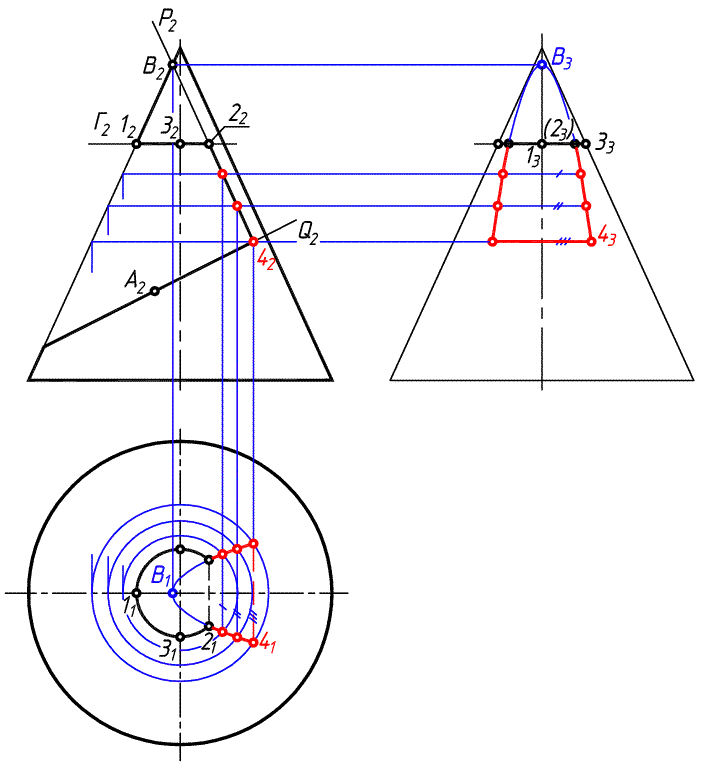

       <li>Построим проекции параболы, используя опорные точки В, 2, 4 и несколько промежуточных точек
       <br>
       <img src="/eprac/img/219">
       </li>

       <li>Построим проекции эллипса по его опорным точкам А, 4, 5, 6 и паре промежуточных точек
       <br>
       <img src="/eprac/img/220">
       </li>

       <li>Очерки конуса (синий цвет) и видимость линии выреза (красный цвет) на плоскостях П<sub>1</sub> и П<sub>3</sub> определяются с учетом сквозного выреза

       <br>
       <img src="/eprac/img/221">
       </li>
