Построить проекции точек, расположенных: А - выше точки В на 10 мм; С - ниже точки D на 10 мм; E - перед точкой F на 15 мм; К - за точкой L на 15 мм


    <ul>

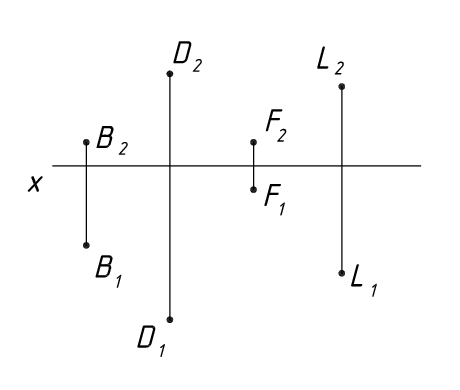

       <li>По условию задачи требуется построить 4 пары конкурирующих точек. Положение "выше"-"ниже" различает точки по координате z, т.е. точки будут горизонтально конкурирующими. Положение "перед"- "за" различает точки по координате y, т.е. точки будут фронтально конкурирующими
       <br>
       <img src="/eprac/img/39">
       </li>

       <li>Для точки А по сравнению с В необходимо увеличить координату z на 10 мм на плоскости П<sub>2</sub>. На плоскости П<sub>1</sub>, где проекции точек А и В совпадают, видимой будет точка А
       <br>
       <img src="/eprac/img/40">
       </li>

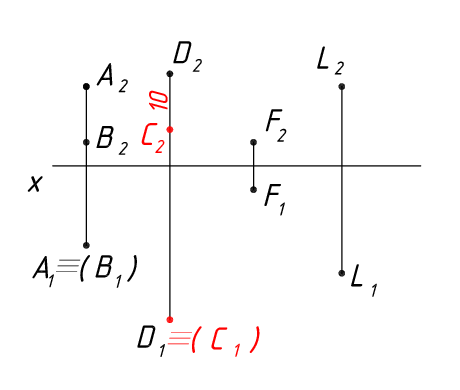

       <li>Для точки С по сравнению с D необходимо уменьшить координату z на 10 мм на плоскости П<sub>2</sub>. На плоскости П<sub>1</sub>, где проекции точек C и D совпадают, видимой будет точка D
       <br>
       <img src="/eprac/img/41">
       </li>

       <li>Для точки E по сравнению с F необходимо увеличить координату y на 15 мм на плоскости П<sub>1</sub>. На плоскости П<sub>2</sub>, где проекции точек E и F совпадают, видимой будет точка E
       <br>
       <img src="/eprac/img/42">
       </li>

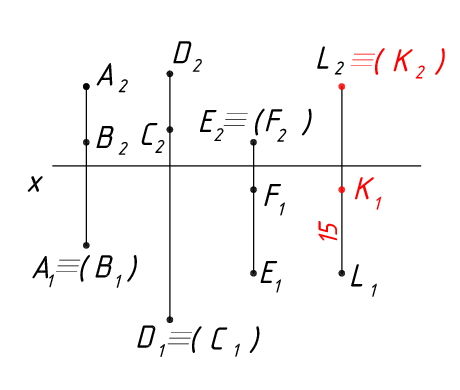

       <li>Для точки K по сравнению с L необходимо уменьшить координату y на 15 мм на плоскости П<sub>1</sub>. На плоскости П<sub>2</sub>, где проекции точек L и K совпадают, видимой будет точка L
       <br>
       <img src="/eprac/img/43">
       </li>

    </ul>
