| 1 |
Плавные переходы от одной
поверхности к другой |
 |
1. Плавный переход одной
поверхности в другую показывают условно тонкой
линией
(рис. 1, а) или не показывают совсем (рис. 1, б).
2. Линии пересечения
поверхностей показывают упрощенно (дуги, окружности,
прямые) (рис. 2)
|
| 2 |
Повторяющиеся элементы |
 |
Одинаковые, равномерно расположенные элементы
(зубья, пазы и т.д.)
показывают 1-2 раза, а остальные - упрощенно или условно (рис.
3, а).
Отверстия изображают только центровыми линиями (рис. 3, б) |
| 3 |
Сетки, рифления и т.п. |
 |

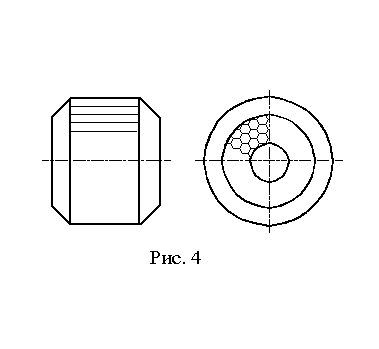

Сетки, орнаменты, рифления изображают
частично, с возможными упрощениями |
| 4 |
Неполное изображение 1 |
 |
Если вид, разрез или сечение - симметричная
фигура, допускается
вычерчивать половину (рис. 5, а) или немного более половины
(рис. 5, б) изображения |
| 5 |
Неполное изображение 2 |
 |
Для упрощения изображения допускается не
показывать вид полностью, а
только контур отверстия или паза |
| 6 |
Смещение элементов в плоскость разреза |
 |
Если отверстия, расположенные на круглом
фланце, не попадают в
плоскость разреза, допускается условно поворачивать их до плоскости
разреза |
| 7 |
Наложенные проекции |
 |
Часть предмета между наблюдателем и секущей
плоскостью допускается
изображать утолщенной штрихпунктирной линией непосредственно на разрезе
(наложенная
проекция) |
| 8 |
Незначительная конусность или уклон |
 |
Допускается незначительную конусность или
уклон изображать с
увеличением. На тех изображениях, на которых уклон или конусность
отчетливо не
выявляются, проводят только одну линию, соответствующую меньшему
размеру элемента с
уклоном (рис. 9, а) или меньшему основанию конуса (рис. 9, б) |
| 9 |
Тонкостенные элементы |
 |
Тонкостенные элементы деталей типа ребер
жесткости, спиц маховиков,
шкивов показывают незаштрихованными при их продольном рассечении |
| 10 |
Изображение с разрывами |
 |
Длинные предметы или элементы, имеющие
постоянное (рис.
11, а) или закономерно изменяющееся (рис. 11, б)
поперечное сечение (валы, фасонный
прокат и т.п.) допускается изображать с разрывами |
| 11 |
Плоские участки поверхностей |
 |
Плоские участки поверхности детали допускается
выделять диагоналями,
проводимыми тонкими линиями |
