1.2.6. АКСОНОМЕТРИЧЕСКИЕ ПРОЕКЦИИ.

ГОСТ 2.317-69



Аксонометрические проекции применяются в качестве вспомогательных к чертежам в тех случаях, когда требуется поясняющее наглядное изображение формы детали. В ГОСТ 2.317-69 стандартизованы прямоугольные и косоугольные аксонометрические проекции с различным расположением осей.



ПРЯМОУГОЛЬНЫЕ ПРОЕКЦИИ

Изометрическая проекция

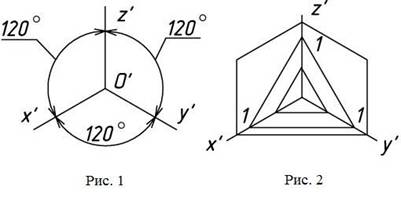

Положение аксонометрических осей приведено на рис. 1. Коэффициент искажения по осям x, y, z  равен 0,82.  Для упрощения изометрическую проекцию, как правило, выполняют без искажения, т.е. приняв коэффициент искажения равным 1.

Линии штриховки сечений в аксонометрических проекциях наносят параллельно одной из диагоналей проекций квадратов, лежащих в соответствующих координатных плоскостях, стороны которых параллельны аксонометрическим осям. Для изометрической проекции вариант штриховки по плоскостям приведен на рис. 2.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис. 3).

1, 2, 3 – эллипсы, их большые оси расположены под углом 90° к осям y, z, x соответственно и равны (при коэффициенте искажения – 1) 1,22d, а малые оси – 0,71d, где d – диаметр окружности.





Построение эллипсов в изометрической проекции окружности можно заменить построением овалов, Следует отметить, что очертание любого циркульного овала не совпадает с очертанием эллипса, имеющего такие же оси, хотя и приближается к нему. Один из способов построения овала приведен на рис. 4.



Пример изображения детали в прямоугольной изометрии приведен на рис. 5.



1-214

Рис. 5



Диметрическая проекция

Положение аксонометрических осей приведено на рис. 6. Коэффициент искажения по оси y равен 0,47, а по осям x и z – 0,94. Диметрическую проекцию выполняют, как правило, упрощенно с коэффициентом искажения, равным 1, по осям x и z и с коэффициентом искажения 0,5 по оси y.

Штриховка сечений в прямоугольной диметрической проекции показана на рис.7, а пример изображения детали – на рис. 9.

Окружности, лежащие в плоскостях, параллельных плоскостям проекций, проецируются на аксонометрическую плоскость проекций в эллипсы (рис. 8).

1 – эллипс, его большая ось расположена под углом 90° к оси y и равна (при коэффициенте искажения – 1) 1,06d, а малая ось – 0,95d, где d – диаметр окружности;

2, 3 – эллипсы, их большие оси расположены под углом 90° к осям  z и x соответственно и равны 1,06d, а малая ось – 0,35d (при коэффициенте искажения – 1).





КОСОУГОЛЬНЫЕ ПРОЕКЦИИ



Фронтальная изометрическая проекция

Положение аксонометрических осей приведено на рис. 10. Допускается применять проекции с углом наклона оси y 30 и 60 градусов. Фронтальную изометрическую проекцию выполняют без искажения по осям x, y, z.

Штриховка сечений в косоугольной фронтальной изометрической проекции показана на рис. 11, а пример выполнения изображения детали – на рис.13.

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, – в эллипсы (рис. 12).





1 – окружность d;        2, 3 – эллипсы, большая ось расположена под углом 22°30¢ к осям x и z соответственно и равна 1,3d, а малая ось – 0,54d.



Горизонтальная изометрическая проекция

Положение аксонометрических осей приведено на рис.14. Допускается применять горизонтальные изометрические проекции с углом наклона оси y 45 и 60 градусов, сохраняя угол между осями x и y равным 90 градусов. Горизонтальную изометрическую проекцию выполняют без искажения по осям x, y и z.

Штриховка сечений в косоугольной горизонтальной изометрической проекции показана на рис.15, а пример изображения детали – на рис. 17.

 Окружности, лежащие в плоскостях, параллельных горизонтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных фронтальной и профильной плоскостям проекций, – в эллипсы (рис.16).





1 – эллипс, большая ось расположена под углом 15° к оси z и равна 1,37d, а малая ось – 0,37d;

2 – окружность d;

3 – эллипс, большая ось расположена под углом 30° к оси z и равна 1,22d, а малая ось – 0,71d;



Фронтальная диметрическая проекция

  Положение аксонометрических осей приведено на рис. 18. Допускается применять фронтальные диметрические проекции с углом наклона оси y 30 и 60 градусов. Коэффициент искажения по оси y равен 0,5, а по осям x, z – 1.

 Штриховка сечений в косоугольной фронтальной диметрии показана на рис.19, а пример изображения детали – на рис.21

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на аксонометрическую плоскость проекций в окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной или профильной плоскости проекций, – в эллипсы (рис.20). 1 – окружность d;   2, 3 – эллипсы, большая ось расположена под углом 7°14¢ к осям x и z соответственно и равна 1,07d, а малая ось – 0,33d.
