2.11. МЕСТА ПОД УПЛОТНИТЕЛЬНЫЕ МАНЖЕТЫ



РЕЗИНОВЫЕ УПЛОТНИТЕЛЬНЫЕ МАНЖЕТЫ [ГОСТ 6678-72]

ДЛЯ ПНЕВМАТИЧЕСКИХ УСТРОЙСТВ И КАНАВКИ ПОД НИХ

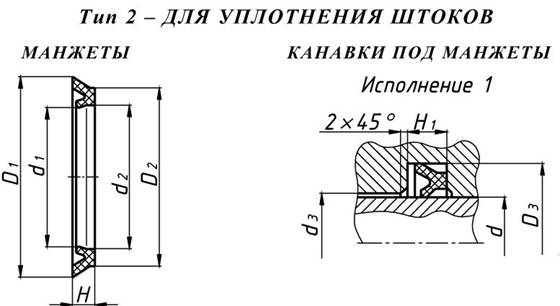

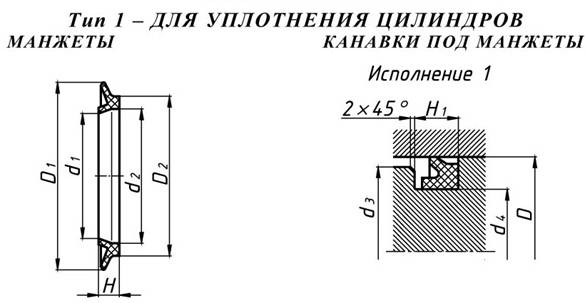

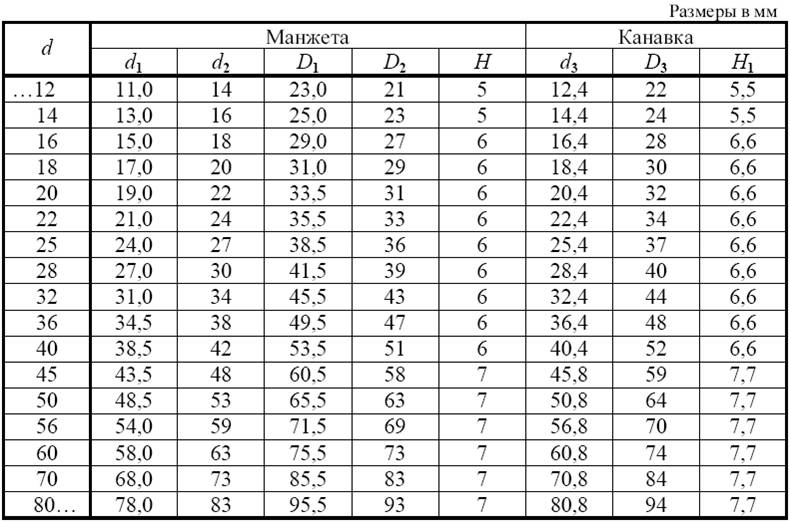

Манжеты предназначены для уплотнения цилиндров (тип 1) и штоков (тип 2).



2-224-1





2-224





2-225

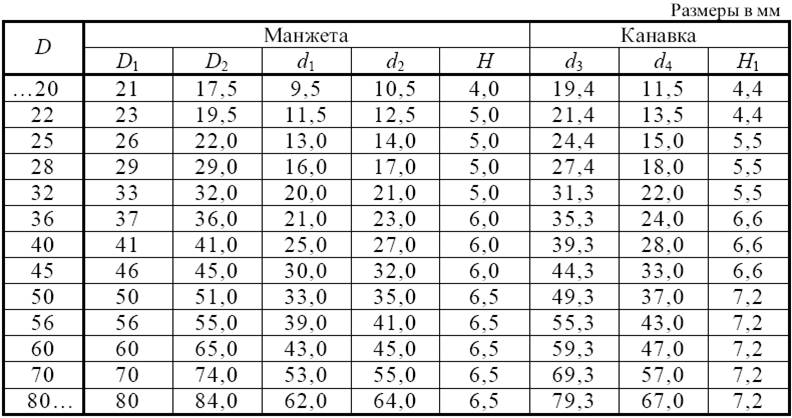

Примечания:1. Стандарт устанавливает размеры манжет для цилиндров с D=10… 400 мм и для штоков с d =5…200 мм.

2. Стандарт предусматривает два исполнения канавок под манжеты.

3. Для изготовления манжет применяют резину групп: 1, 1а, 2, 3, 4.



Примеры условного обозначения:

1. Манжета типа 1 для диаметра цилиндра D =25 мм из резины группы 3:

Манжета 1-025-3 ГОСТ 6678-72.

2. Манжета типа 2 для диаметра штока d =10 мм из резины группы 1:

Манжета 2-010-1 ГОСТ 6678-72.

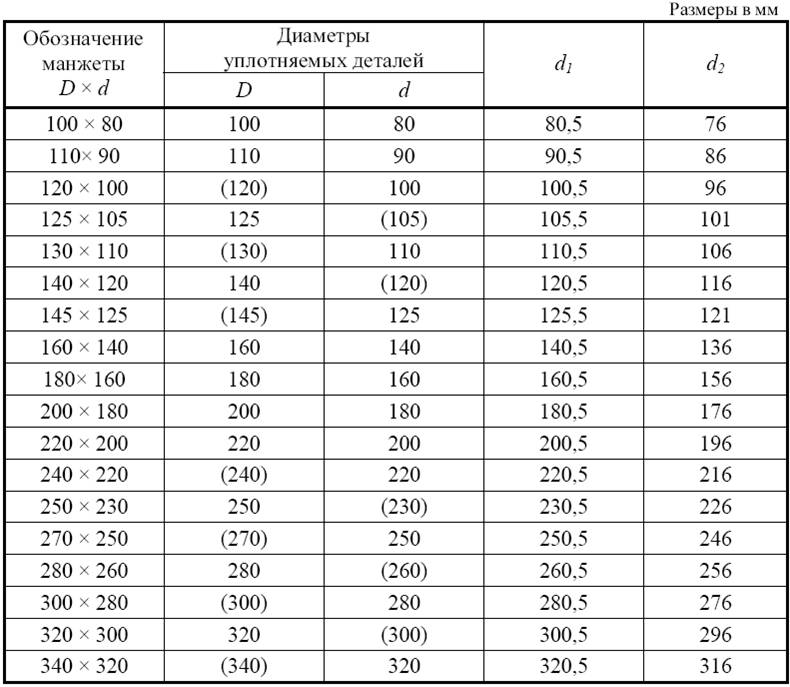

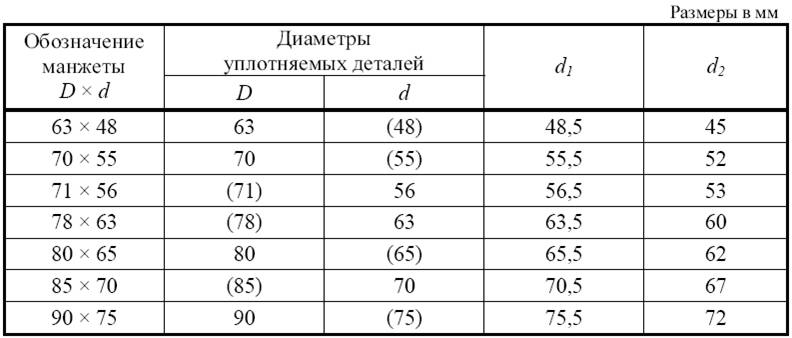

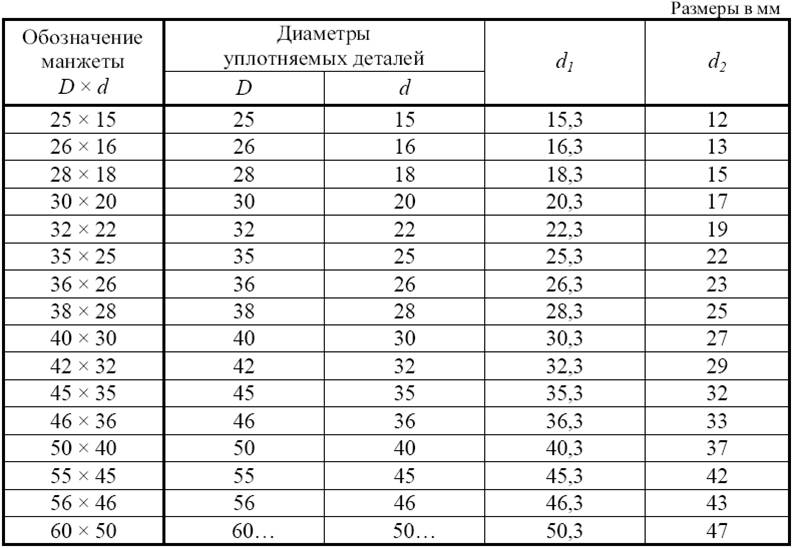

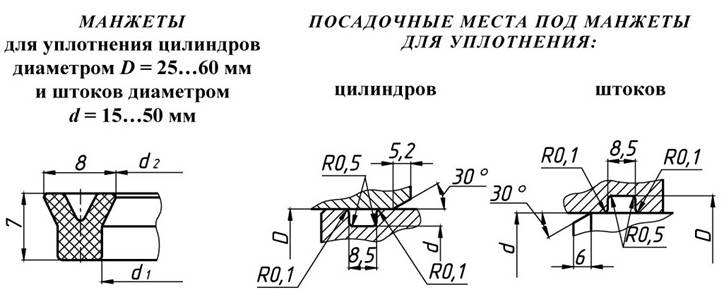

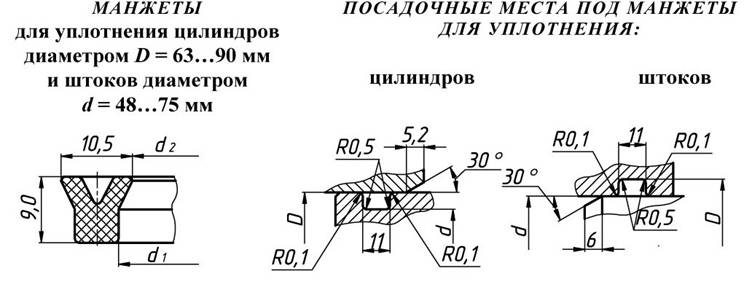

РЕЗИНОВЫЕ МАНЖЕТЫ ДЛЯ ГИДРАВЛИЧЕСКИХ УСТРОЙСТВ [ГОСТ14896-84]



2-226







999-1







999-2





Примечания:

1. Стандарт устанавливает конструкции и размеры манжет тип 3, а также конструкцию и размеры посадочных мест под эти манжеты.

2. Для изготовления манжет применяют резину групп: 0, 1, 2а, 2б, 3, 4, 5, 6.



Пример условного обозначения.

Манжета типа 1 для уплотнения цилиндра диаметром D = 50 мм и штока диаметром  d  = 40 мм из резины группы 3:

Манжета 1-50×40-3 ГОСТ 14896-84.



РЕЗИНОВЫЕ АРМИРОВАННЫЕ МАНЖЕТЫ ДЛЯ ВАЛОВ [ГОСТ 8752-79]



2-33




Примечания:

1. Стандарт предусматривает диаметр вала d = 6…500 мм.

2. Для изготовления манжет применяют резину групп: 1, 2, 3, 4, 5, 6.



ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ.

Манжета типа 1 для вала диаметром d = 50 мм с наружным диаметром D = 70 мм из резины группы 3:

Манжета 1-50×70-3 ГОСТ 8752-79.
