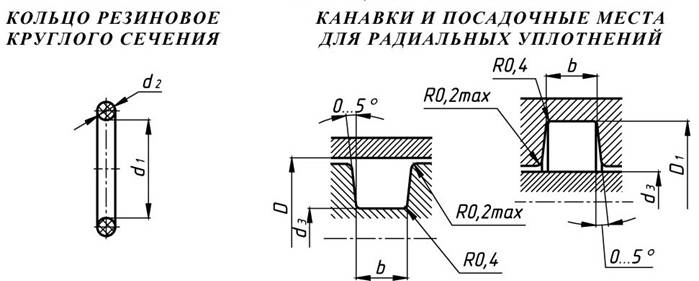

2.8. КАНАВКИ ПОД УПЛОТНИТЕЛЬНЫЕ РЕЗИНОВЫЕ КОЛЬЦА.

ГОСТ 9833-73



2-222-1

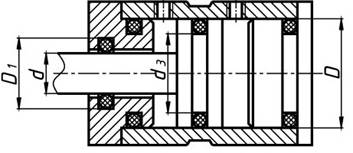

Пример размещения в конструкции резиновых

уплотнительных колец



2-222

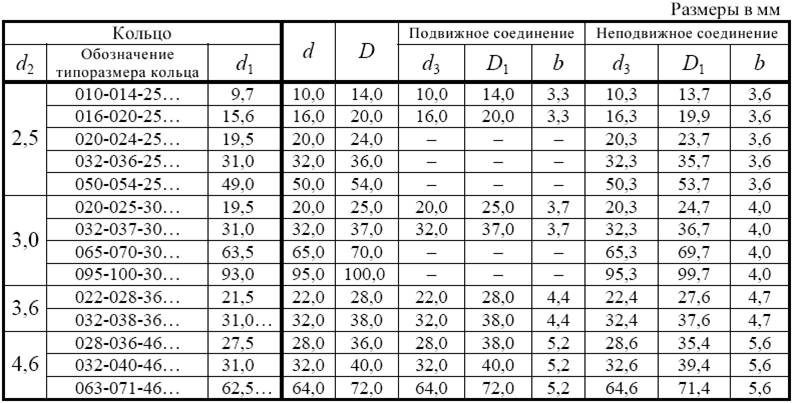

Примечание. Стандартом предусматриваются размеры колец с d2  до 8,5  мм.

Пример условного обозначения. Кольцо для штока диаметром 20 мм, цилиндра диаметром 25 мм, диаметр сечения кольца 3 мм:
Кольцо 020-025-30 … ГОСТ 9833-73.
