3.1.8. штифты
![3-127-1](3.1.8.files/image001.jpg)
![3-127](3.1.8.files/image003.jpg)
![](3.1.8.files/image007.jpg)

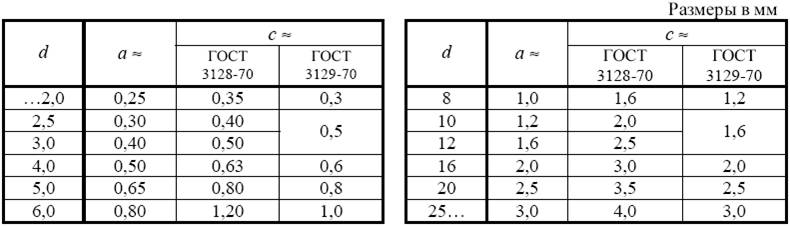

Примечания:
1. Стандарт
предусматривает ряд штифтов с диаметрами
d = 0,6…50 мм
.
2. Длину
штифта l выбирают из
ряда, мм: 2,5; 3; 4; 5; 6; 8; 10; 12; 14; 16; 20; 22; 24; (25); 26; 28; 30; 32;
35; (36); 40; 45; 50; 55; 60; 65; 70; 75;80; 85; 90; 95; 100; 110; 120; 140;
160; 180; 200; 220; 250; 280.
Примеры условного обозначения:
1. Штифт цилиндрический
незакаленный исполнения 1, диаметром d = 8 мм,
длиной l = 30 мм:
Штифт 8×30 … ГОСТ 3128-70.
2. Штифт конический
незакаленный исполнения 2, диаметром d = 3 мм,
длиной l = 12 мм:
Штифт 2.3×12 … ГОСТ 3129-70.
