4.2. соединительные части
трубопроводов

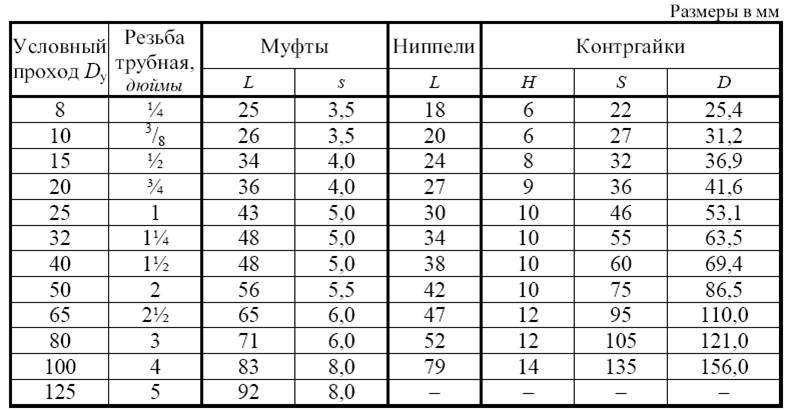

4.2.1. СОЕДИНИТЕЛЬНЫЕ СТАЛЬНЫЕ ЧАСТИ
ДЛЯ ТРУБОПРОВОДОВ
![42](4.2.1_files/image005.jpg)
![Новый рисунок (4)](4.2.1_files/image006.jpg)
Примеры условного обозначения:
1. Муфта прямая без покрытия, Dу= 50 мм:
Муфта
50 ГОСТ 8966-75.
2. Ниппель, Dу= 50 мм с цинковым покрытием:
Ниппель
50-Ц ГОСТ 8967-75.
