Глава 5. стандартные специализированные изделия

5.1. пробки

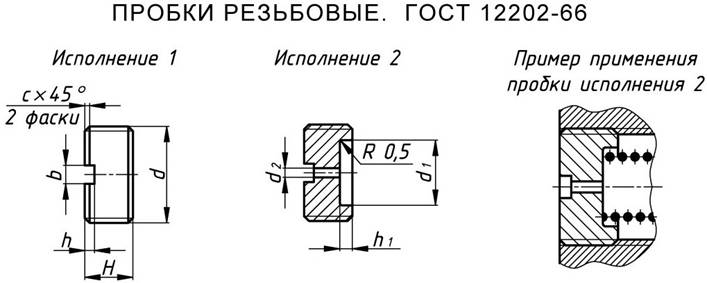

51

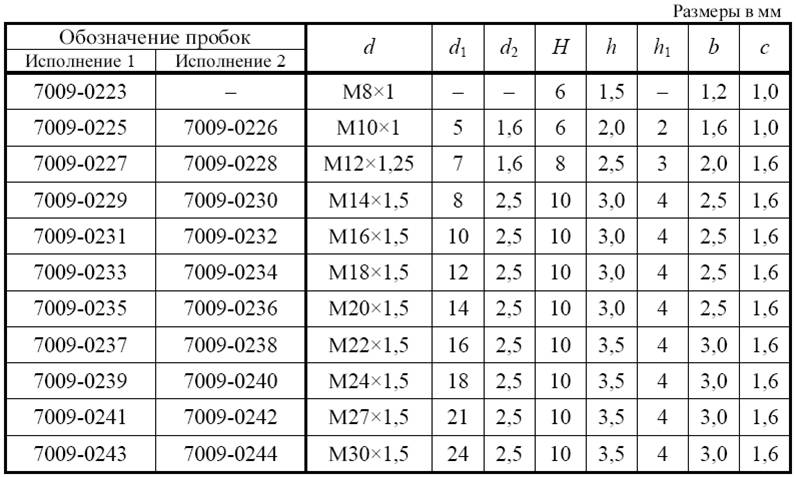

Новый рисунок (20)



Примечание.
Стандарт предусматривает значения d от 6 до 48.



Пример условного обозначения.

Пробка исполнения 2, с резьбой  м16×1,5:

Пробка 7009-0232 ГОСТ 12202-66.



52

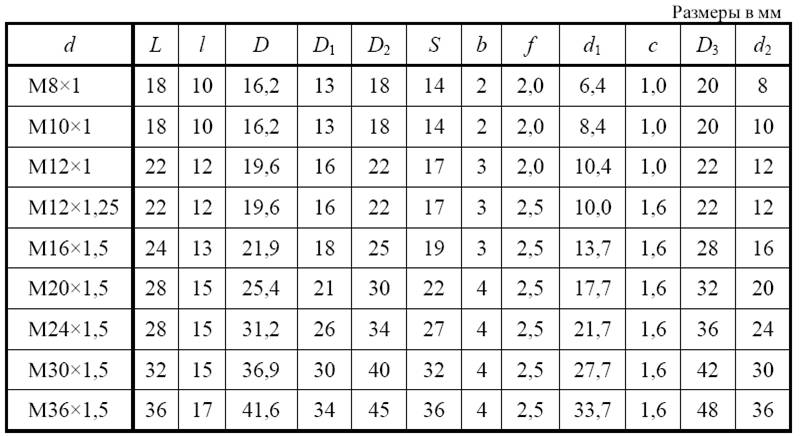

Новый рисунок (22)



Примечание.
Пробки и прокладки относятся к нормализованным изделиям.



Пример условного обозначения.

Пробка с резьбой  М10×1, с прокладкой из паронита ГОСТ 481-80:

Пробка М 10×1.
