ГЛАВА 1. общие правила выполнения чертежей

1.1. геометрические построения

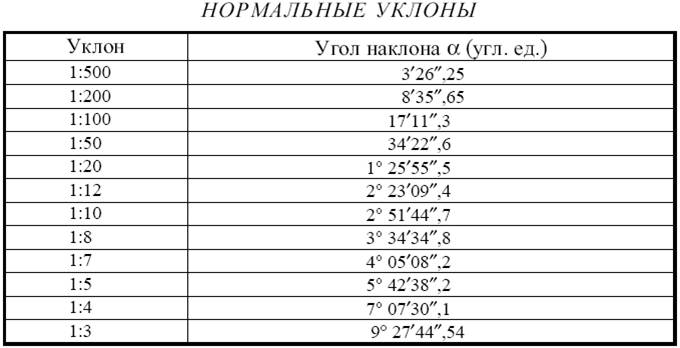

1.1.1. УКЛОНЫ. ГОСТ 8908-81

Уклон – это величина, характеризующая наклон одной линии (плоскости) по отношению к другой (рис. 1.1), i = tg a = ВС/АВ.

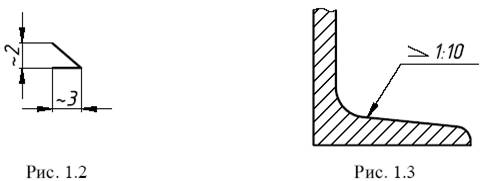

Для обозначения уклонов на чертеже применяется знак (рис. 1.2) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5).

Знак наносится перед размерным числом, острый угол знака должен быть направлен в сторону уклона (рис. 1.3).
