1.1.2. конусности.  гост 8593-81

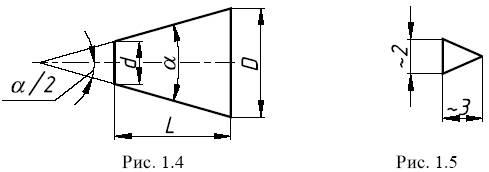

Конусностьэто отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними (рис. 1.4)

C = (Dd) / L = 2 tg a / 2.

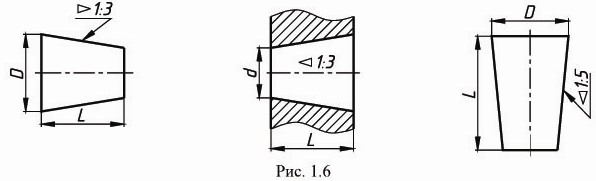

Для обозначения конусности на чертеже применяется знак (рис. 1.5) по ГОСТ 2.304-81 (размеры знака даны для шрифта № 5). Знак наносится перед размерным числом, характеризующим конусность, острый угол знака должен быть направлен в сторону вершины конуса (рис. 1.6).

1-12

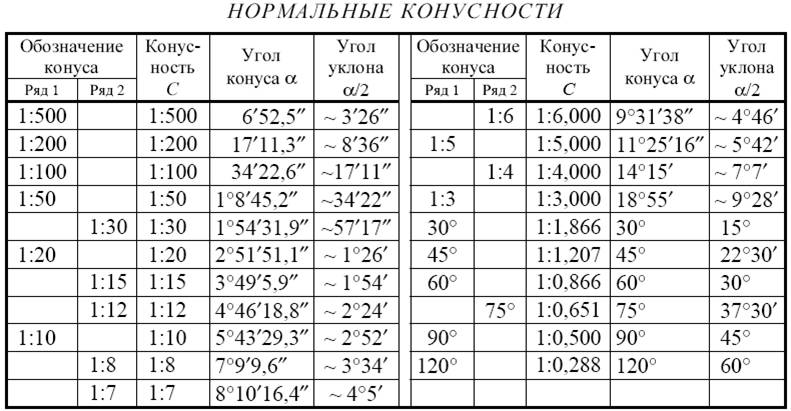

Примечание. Ряд 1 следует предпочитать ряду 2.
