3.1.2. винты

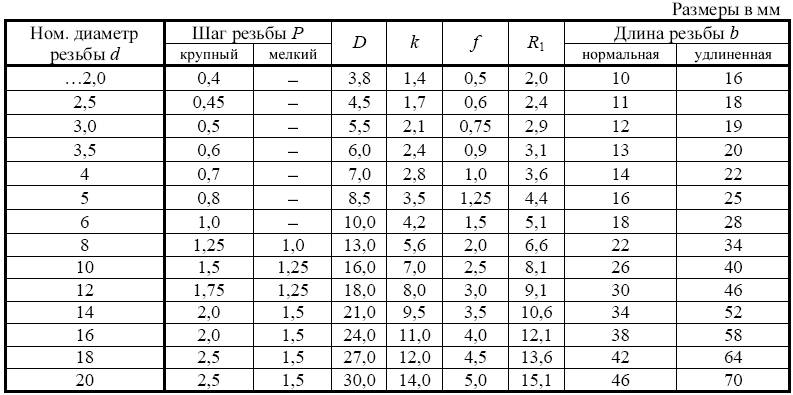

Примечания:

1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.

2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.

3. Размеры шлица выбирают по ГОСТ 24669-81 [см. раздел 3.1.3].

4. Радиусы под головкой винта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].

5. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.

7. Изделие изготовляется в единственном исполнении.

8. Длины винтов, заключенных в скобки, применять не рекомендуется.

Примеры условного обозначения:

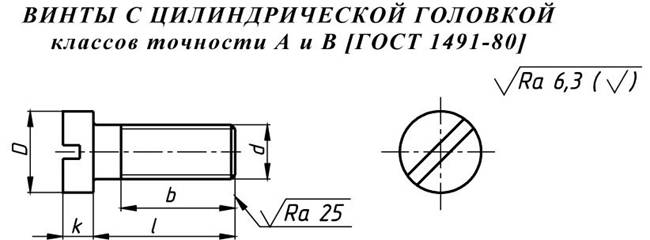

1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

Винт А.М10×1,5×50 … ГОСТ 1491-80.

2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:

Винт М10×1,25×50 – 40 … ГОСТ 1491-80.

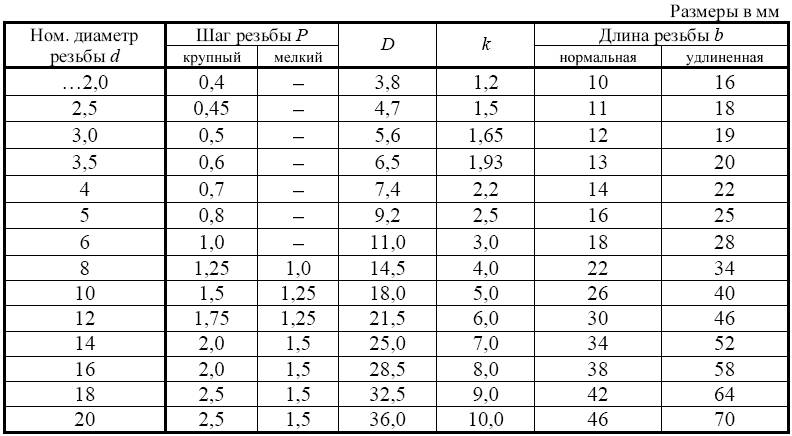

Примечания:

1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.

2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.

3. Размеры шлица выбирают по ГОСТ 24669-81 [см. раздел 3.1.3].

4. Радиусы под головкой винта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].

5. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.

7. Изделие изготовляется в двух исполнениях. Головки винтов исполнения 2 имеют крестообразный щлиц, размеры которого выбирают по ГОСТ 10753-86.

8. Длины винтов, заключенных в скобки, применять не рекомендуется.

Примеры условного обозначения:

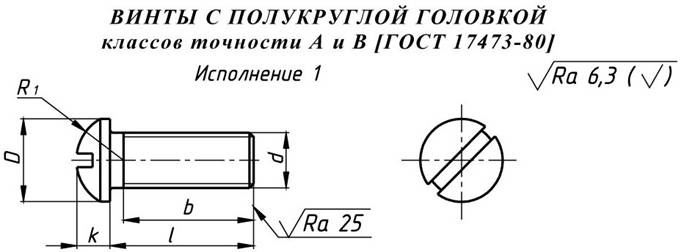

1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

Винт А.М10×1,5×50 … ГОСТ 17473-80.

2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:

Винт М10×1,25×50 – 40 … ГОСТ 17473-80.

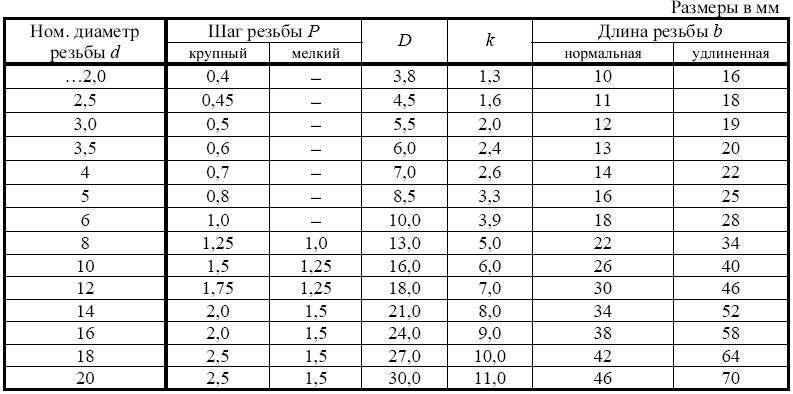

Примечания:

1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.

2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.

3. Размеры шлица выбирают по ГОСТ 24669-81 [см. раздел 3.1.3].

4. Радиусы под головкой винта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].

5. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.

7. Изделие изготовляется в двух исполнениях. Головки винтов исполнения 2 имеют крестообразный щлиц, размеры которого выбирают по ГОСТ 10753-86.

8. Длины винтов, заключенных в скобки, применять не рекомендуется.

Примеры условного обозначения:

1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

Винт А.М10×1,5×50 … ГОСТ 17474-80.

2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:

Винт М10×1,25×50–40 … ГОСТ 17474-80.

Примечания:

1. Стандартную длину l винта выбирают из ряда, мм: 2; (2,5) 3; (3,5); 4; 5; 6; (7); 8; 9; 10; 11; 12; (13); 14; 16; (18); 20; (22); 25; (28); 30; (32); 35; (38); 40; (42); 45; (48); 50; 55; 60; 65; 70; 75; 80; (85); 90; (95); 100; 110; 120.

2. Если длина резьбы b больше длины винта l, то резьба нарезана по всей длине стержня.

3. Размеры шлица выбирают по ГОСТ 24669-81 [см. раздел 3.1.3].

4. Радиусы под головкой винта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].

5. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

6. Стандарт устанавливает размеры винтов с диаметром резьбы d= 1…20 мм.

7. Изделие изготовляется в двух исполнениях. Головки винтов исполнения 2 имеют крестообразный щлиц, размеры которого выбирают по ГОСТ 10753-86.

8. Длины винтов, заключенных в скобки, применять не рекомендуется.

Примеры условного обозначения:

1. Винт класса точности А (повышенной точности), с диаметром резьбы d = 10 мм, с шагом резьбы P = 1,5 мм, длиной l = 50 мм, с нормальной длиной резьбы b:

Винт А.М10×1,5×50 … ГОСТ 17475-80.

2. То же, класса точности В (нормальной точности), с шагом резьбы P = 1,25 мм, с удлиненной резьбой b = 40 мм:

Винт М10×1,25×50 – 40 … ГОСТ 17475-80.

Примечания:

1. Длину l винта в указанных пределах выбирают из ряда, мм: 6; 8; 10; 12; (14); 16; (18); 20; 25; (28); 32; (36); 40; (45); 50; (55); 60; 80.

2. Размеры прямых шлицев выбирают по ГОСТ 24669-81 [см. раздел 3.1.3].

3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].

4. Винт по ГОСТ 10336-80 изготовляют в трех исполнениях.

5. Головки винтов исполнения 2 по ГОСТ 10337-80 имеют крестообразный шлиц. Размеры шлица выбирают по ГОСТ 10753-86.

6. Невыпадающие винты изготовляют также с потайной (ГОСТ 10339-80), полупотайной (ГОСТ 10340-80), полукруглой (ГОСТ 10341-80) и цилиндрической накатанной (ГОСТ 10344-80) головками; а также с шестигранной головкой под ключ (ГОСТ 10338-80), с цилиндрической головкой и шестигранным углублением под ключ (ГОСТ 10342-80), с лыской под ключ (ГОСТ 10343-80).

Примеры условного обозначения:

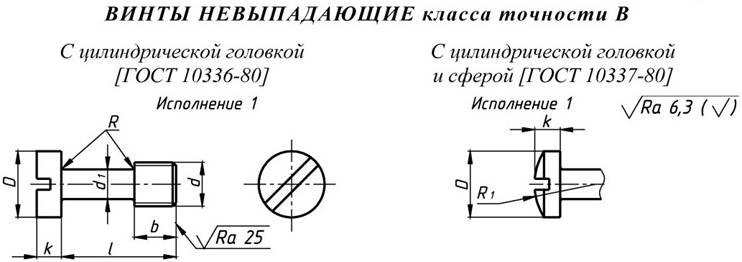

1. Винт невыпадающий с цилиндрической головкой исполнения 1, с номинальным диаметром резьбы d = 3 мм, длиной l = 10 мм:

Винт М3×0,5×10…ГОСТ 10336-80.

2. Винт невыпадающий с цилиндрической головкой и сферой исполнения 2, с номинальным диаметром резьбы d = 2,5 мм, длиной l = 8 мм:

Винт 2М2,5×0,45×8…ГОСТ 10337-80.

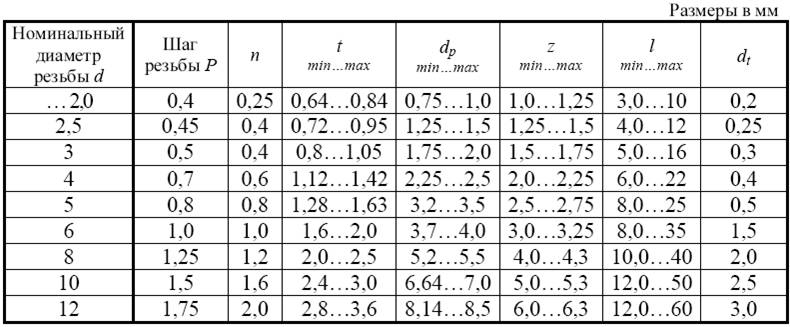

Примечания:

1. Длину l винта в указанных пределах выбирают из ряда, мм: 2; 2,5; 3; 4; 5; 6; 8; 10; 12; (14); 16; (18); 20; (22); 25; (28); 30; 35; 40; 45; 50.

2. Стандарт устанавливает размеры винтов с диаметром резьбы d=1…12 мм.

3. d_f » внутреннему диаметру резьбы.

Примеры условного обозначения:

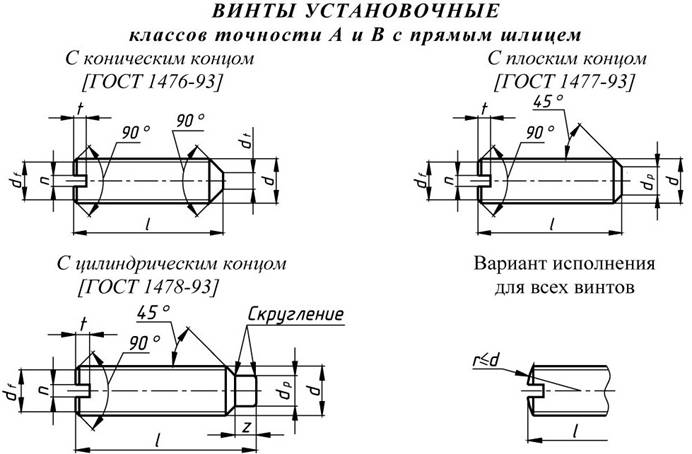

1. Винт с коническим концом класса точности A, с номинальным диаметром резьбы d = 12 мм, с шагом резьбы P = 1,75, длиной l = 40 мм:

Винт А.М12×1,75×40…ГОСТ 1476-93.

2. Винт с цилиндрическим концом класса точности В, остальное – то же:

Винт М12×1,75×40…ГОСТ 1478-93.
