глава 3.  Соединения стандартными крепежными деталями

3.1. стандартные крепежные детали

3.1.1. болты

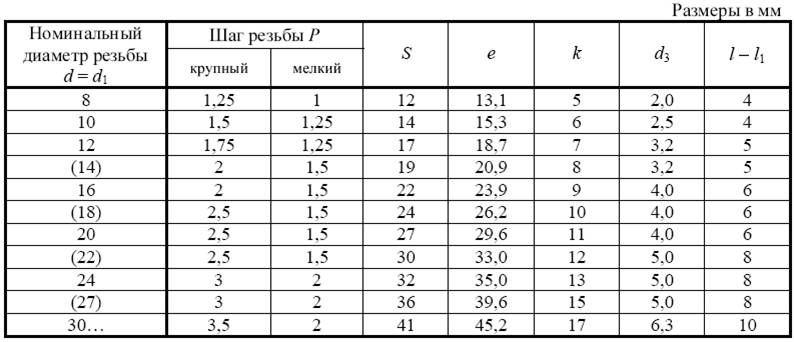

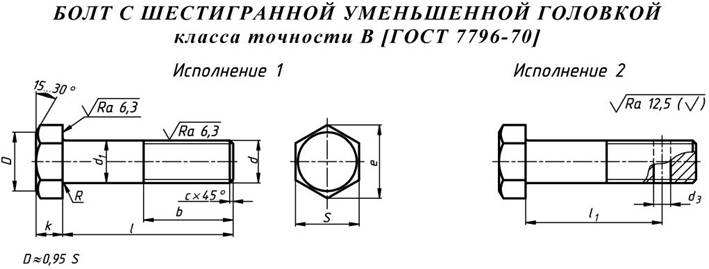

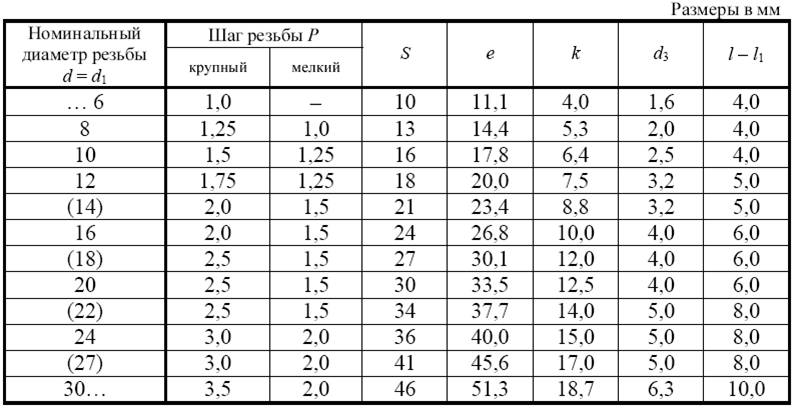

3-101



Примечания:
1. Длину болта l и длину резьбы b выбирают из таблицы стандартных длин болтов.
2. Радиусы под головкой болта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].
3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает размеры болтов с диаметром  d до 48 мм; исполнения 1, 2, 3, 4, 5.
5. Размеры болтов, заключенных в скобки, применять не рекомендуется.



Примеры условного обозначения:

1. Болт исполнения 1, с номинальным диаметром резьбы d = 16 мм, с шагом P = 1,5 мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7796-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7796-70.

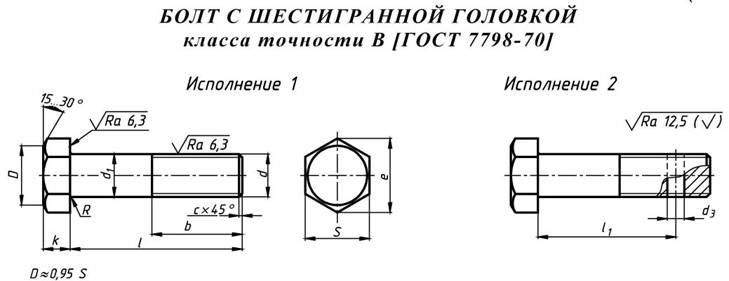

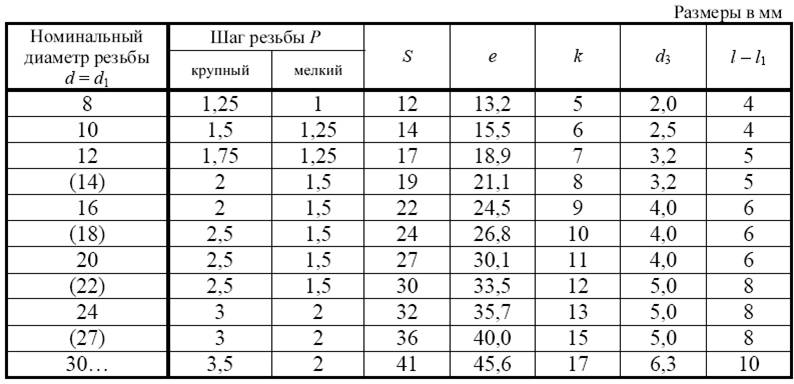

3-102



Примечания:
1. Длину болта l и длину резьбы b выбирают из таблицы стандартных длин болтов.
2. Радиусы под головкой болта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].
3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает размеры болтов с диаметром  d до 48 мм; исполнения 1, 2, 3, 4.
5. Размеры болтов, заключенных в скобки, применять не рекомендуется.



Примеры условного обозначения:

1. Болт исполнения 1, с номинальным диаметром резьбы d = 16 мм, с шагом P = 1,5 мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7798-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7798-70.

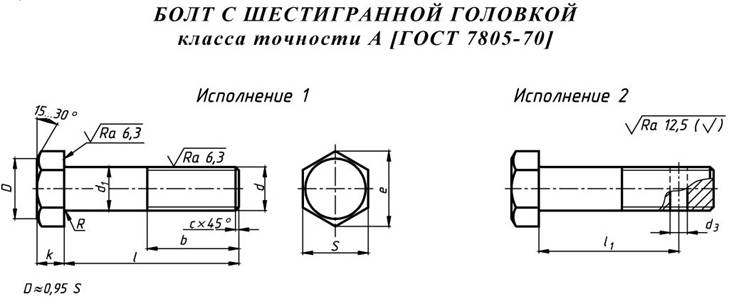

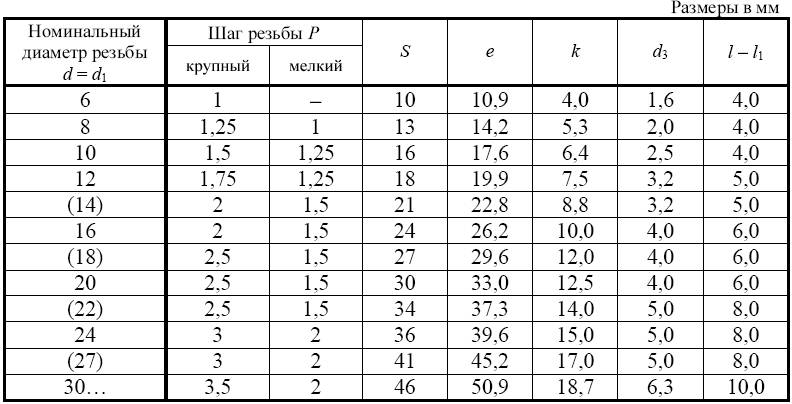

3-103



Примечания:
1. Длину болта l и длину резьбы b выбирают из таблицы стандартных длин болтов.
2. Радиусы под головкой болта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].
3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает размеры болтов с диаметром  d=1,6…48 мм; исполнения 1, 2, 3, 4.
5. Размеры болтов, заключенных в скобки, применять не рекомендуется.



Примеры условного обозначения:

1. Болт исполнения 1, с номинальным диаметром резьбы d = 16 мм, с шагом P = 1,5 мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7805-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7805-70.

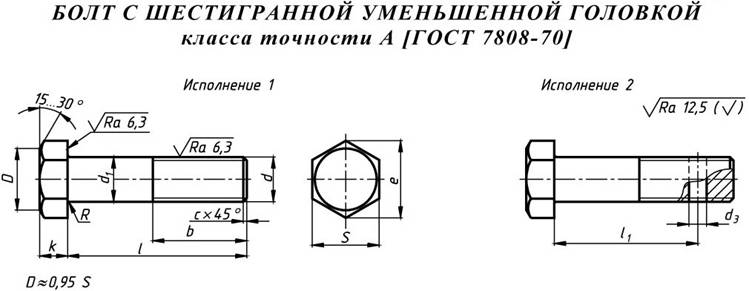

3-104



Примечания:
1. Длину болта l и длину резьбы b выбирают из таблицы стандартных длин болтов.
2. Радиусы под головкой болта выбирают по ГОСТ 24670-81 [см. раздел 3.1.3].
3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].
4. Стандарт устанавливает размеры болтов с диаметром  d до 48 мм; исполнения 1, 2, 3, 4, 5.
5. Размеры болтов, заключенных в скобки, применять не рекомендуется.



Примеры условного обозначения:

1. Болт исполнения 1, с номинальным диаметром резьбы d = 16 мм, с шагом P = 1,5 мм, длиной l = 60 мм:

Болт М16×1,5×60… ГОСТ 7808-70.

2. То же, исполнения 2:

Болт 2М16×1,5×60… ГОСТ 7808-70.

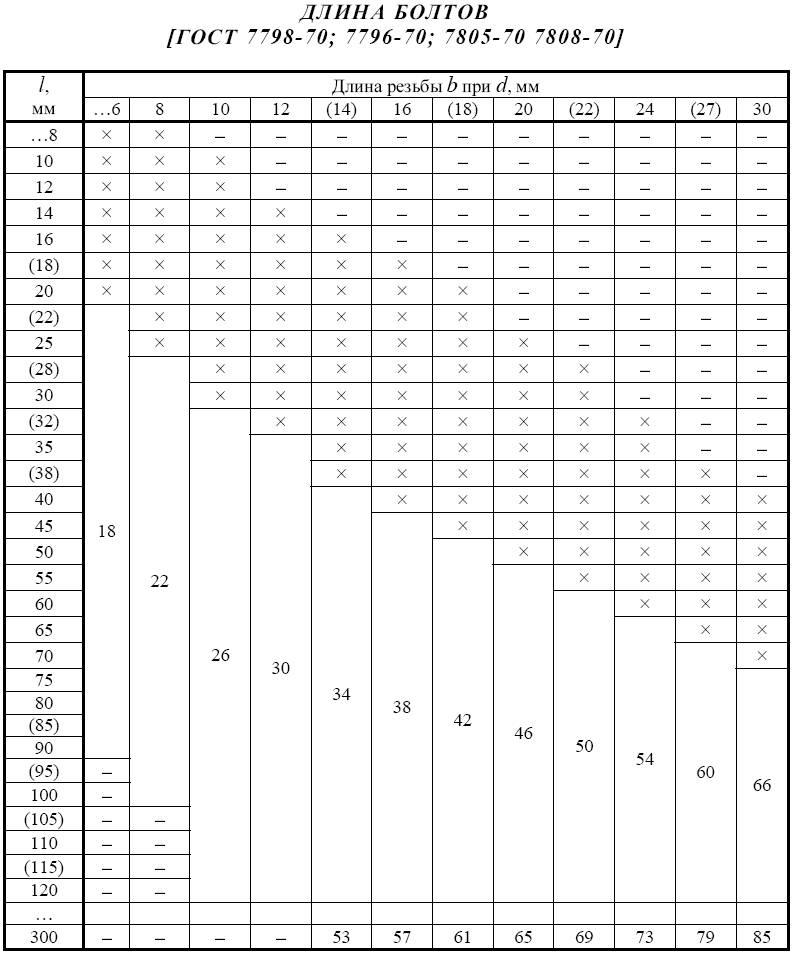

Примечания:
1. Знаком « ×» отмечены болты с резьбой на всей длине стержня.
2. У тонких болтов (М1,6…М5) резьба нарезана на всей длине стержня.
3. Болты с размерами длин, заключенных в скобки, применять не рекомендуется.
