3.1.4. гайки







Примечание.
Стандарт предусматривает гайки с номинальным диаметром резьбы d=1,6 …48 мм.



Примеры условного обозначения:

1. Гайка исполнения 1, с номинальным диаметром резьбы d =20 мм, с шагом P = 2,5 мм:

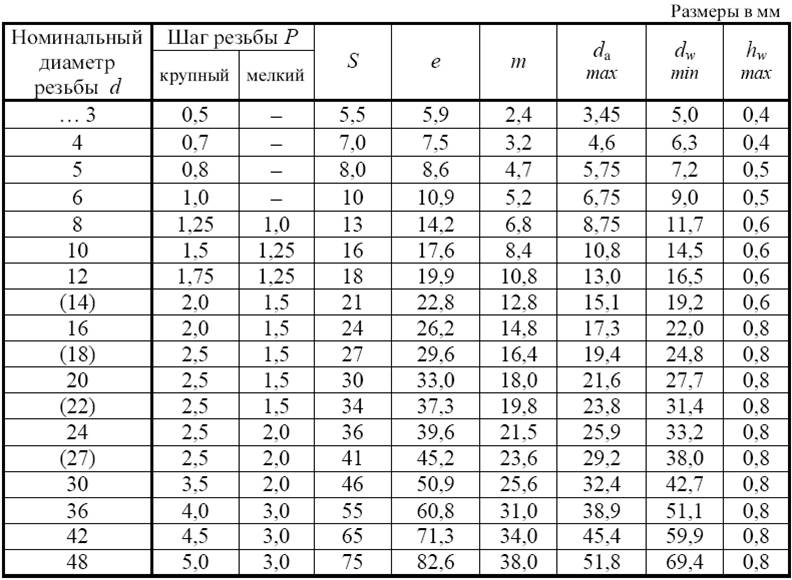

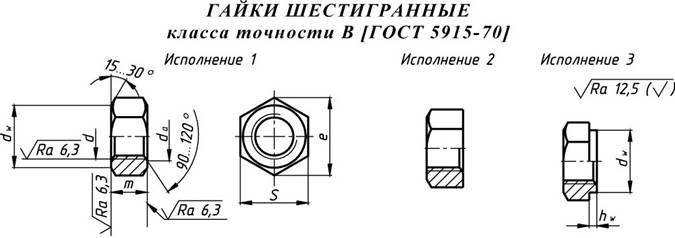

Гайка М20×2,5 … ГОСТ 5915-70.

2. То же, исполнения 2:

Гайка 2М20×2,5 … ГОСТ 5915-70.









Примечание.
Стандарт предусматривает гайки с номинальным диаметром резьбы d=1,6 …48 мм.



Примеры условного обозначения:

1. Гайка исполнения 1, с номинальным диаметром резьбы  d =20 мм, с шагом P = 2,5 мм:

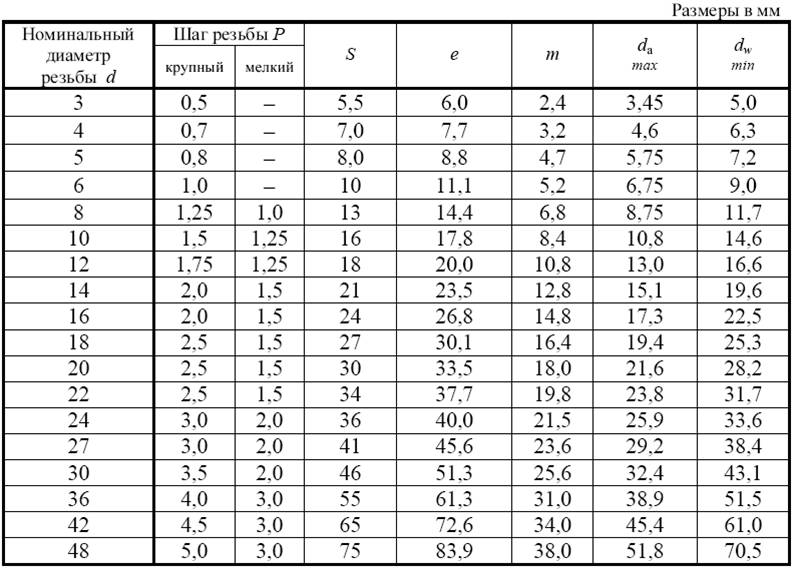

Гайка М20×2,5 … ГОСТ 5916-70.

2. То же, исполнения 2:

Гайка 2М20×2,5 … ГОСТ 5916-70.









Примечания:
1. Изделие изготовляется в единственном исполнении.
2. Размеры гаек, заключенных в скобки применять не рекомендуется.



Пример условного обозначения.

Гайка с номинальным диаметром резьбы d =20 мм, с шагом резьбы P = 2,5 мм:

Гайка М20×2,5 … ГОСТ 15521-70.





3-116





Примечания:
1.  Стандарт предусматривает гайки с диаметром резьбы d = 1…48 мм.
2. Изделие изготовляется в единственном исполнении.



Пример условного обозначения.

Гайка с номинальным диаметром резьбы d =20 мм, с шагом резьбы P = 2,5 мм:

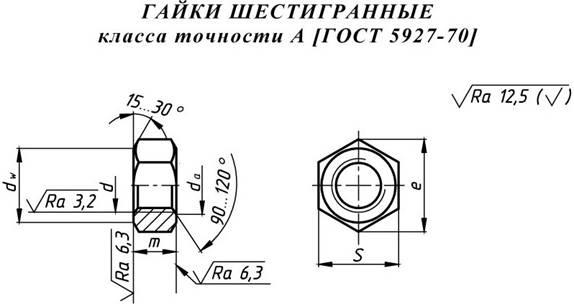

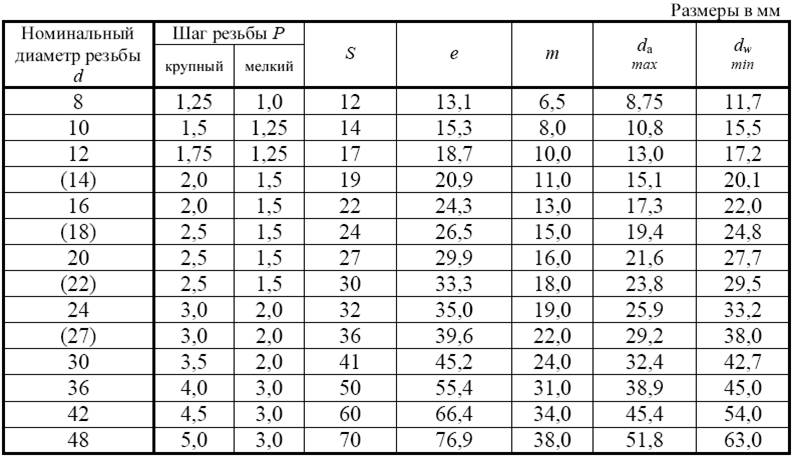

Гайка М20×2,5 … ГОСТ 5927-70.





3-117





Примечания:
1. Стандарт предусматривает гайки с диаметром резьбы d = 4…48 мм.
2. Число прорезей  n = 6  для d = 4…39 мм;  n = 8  для  d = 42, 48 мм.



Примеры условного обозначения:

1. Гайка исполнения 1, с номинальным диаметром резьбы d =20 мм, с шагом P = 2,5 мм:

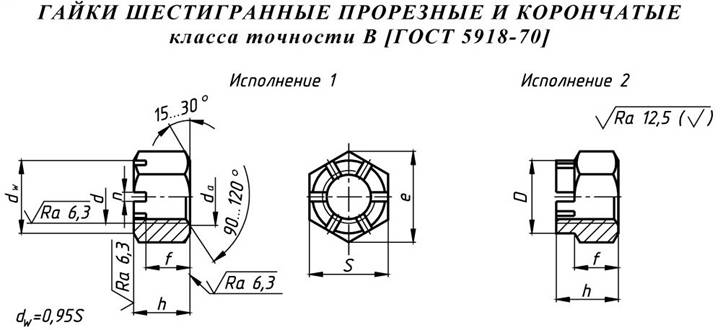

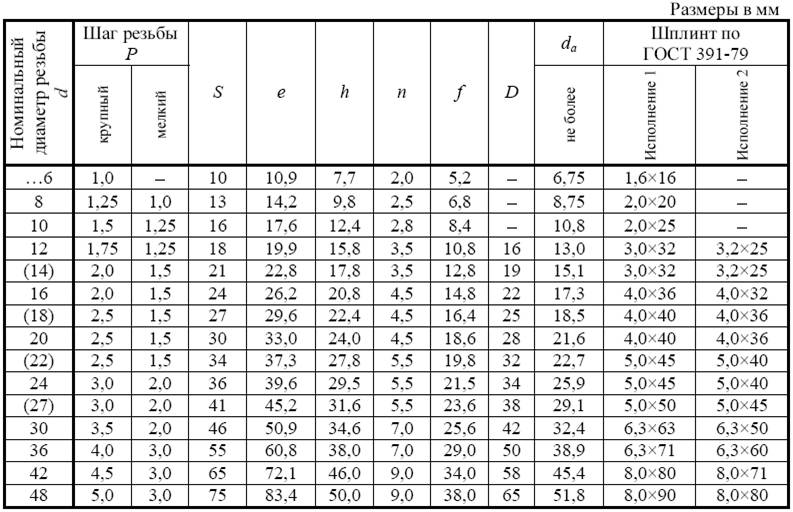

Гайка М20×2,5 … ГОСТ 5918-70.

2. То же, исполнения 2:

Гайка 2М20×2,5 … ГОСТ 5918-70.





3-118





Примечания:
1. Стандарт предусматривает гайки с диаметром резьбы  до 200 мм.
2. Число шлицев n = 4  для  d = 6…48 мм.



Примеры условного обозначения:

1. Гайка исполнения 1, с номинальным диаметром резьбы d = 6 мм, с шагом P = 0,5 мм:

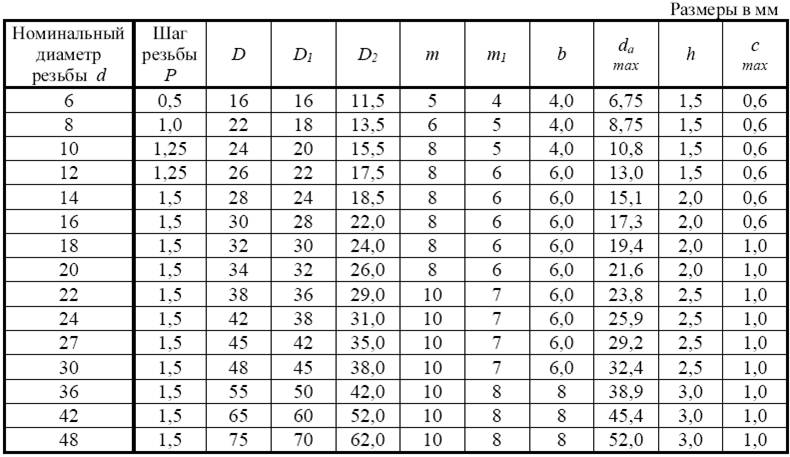

Гайка М6×0,5 … ГОСТ 11871-88.

2. То же, исполнения 2:

Гайка 2М6×0,5 … ГОСТ 11871-88.
