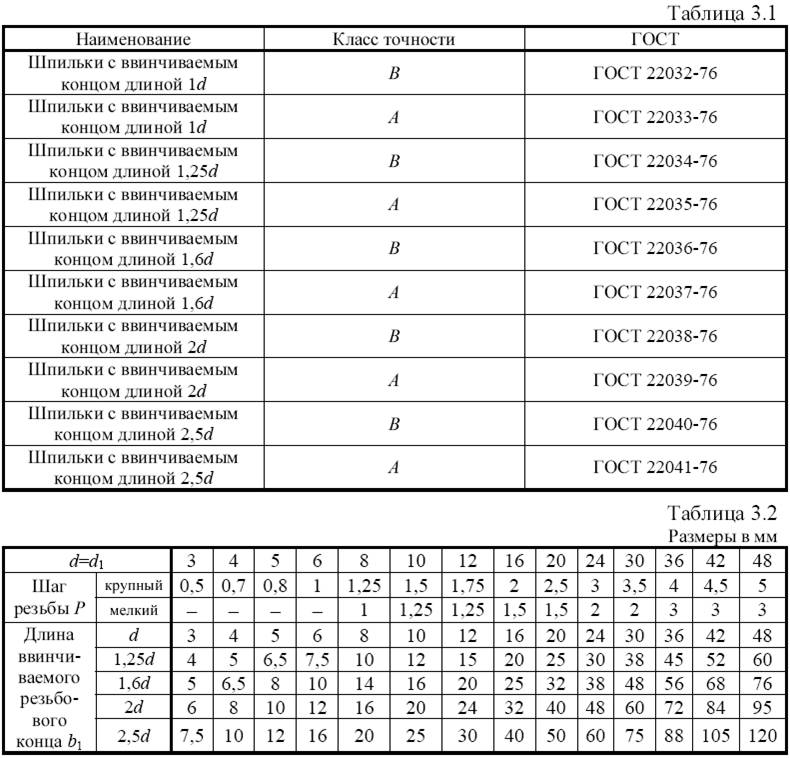

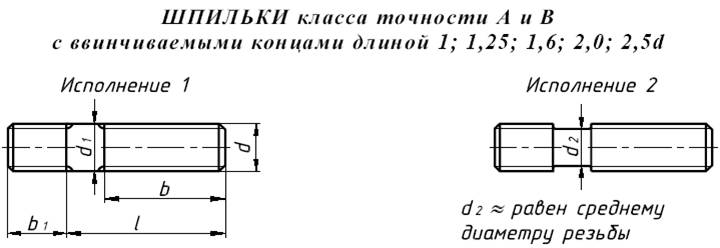

3.1.5. шпильки резьбовые









Примечания:

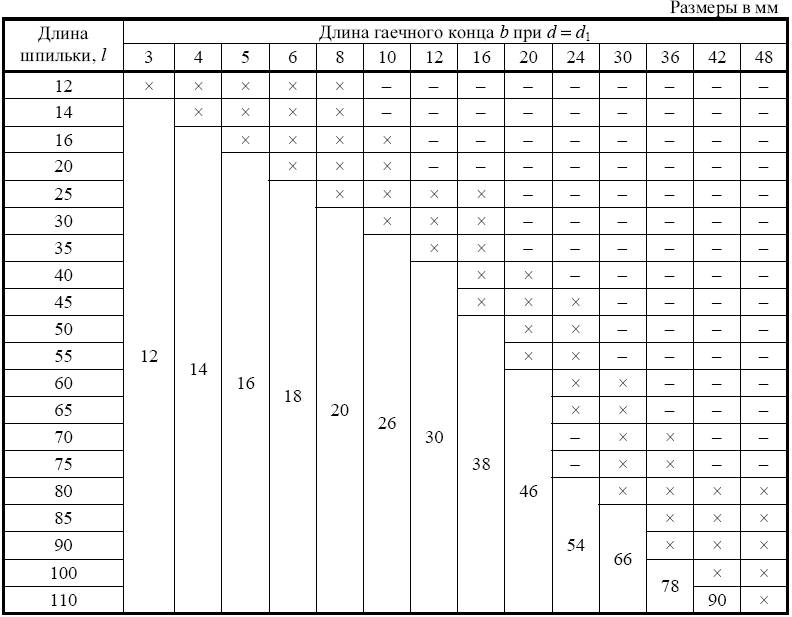

1. Знаком × отмечены шпильки с длиной гаечного конца b = l - 0,5d - 2P.
2. ГОСТы предусматривают d1=2; 2,5 мм; l до 300 мм и нерекомендуемые d и l, а также шпильки исполнения 2.
 3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].



Примеры условного обозначения:

1. Шпилька с диаметром резьбы d = 16 мм, с шагом p = 1,5 мм на ввинчиваемом и гаечном концах, длиной  l = 50 мм:

Шпилька М 16×1,5×50 … ГОСТ 22032-76.

2. Шпилька с диаметром резьбы 12 мм, шагом 1,25 мм на ввинчиваемом конце и шагом 1,75 мм на гаечном конце, длиной l = 50 мм:

Шпилька М12××50 … ГОСТ 22032-76.



3-121





Примечания:
1. ГОСТы предусматривают d=2; 2,5 мм; l до 500 мм и нерекомендуемые d и l, а также шпильки исполнения 2.

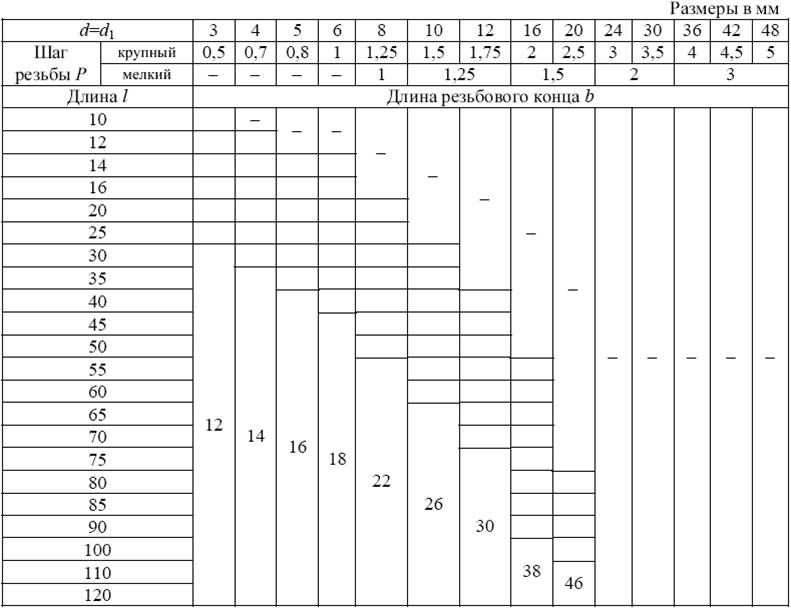

2. Между ступенчатыми линиями резьба на шпильках выполняется по всей длине; по заказу допускается резьба по всей длине всех шпилек.
3. Размеры фасок выбирают по ГОСТ 10549-80 [см. раздел 2.1.4].



Пример условного обозначения.

Шпилька исполнения 1 диаметром резьбы d = 10 мм, с крупным шагом p = 1,5 мм, длиной  l = 200 мм:

Шпилька М10×1,5×200 … ГОСТ 22042-76.
