3.1.6. шплинты. гост 397-79

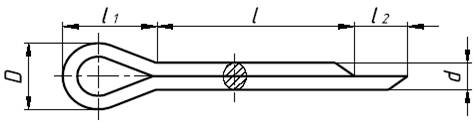

![](3.1.6.files/image007.jpg)

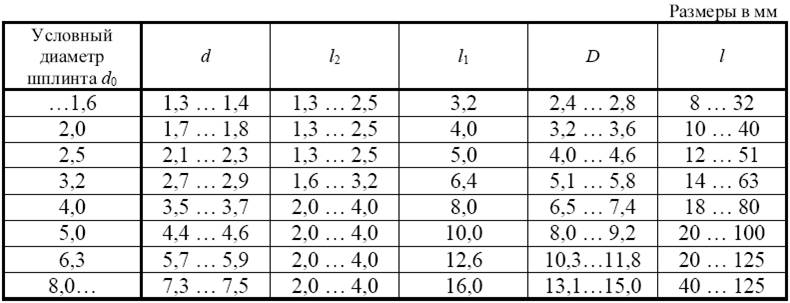

![](3.1.6.files/image008.jpg)
Примечания:
1. Условный
диаметр шплинта d0 равен диаметру отверстия под
шплинт.
2. Длину
шплинта выбирают из ряда, мм: 4; 5; 6…22 (через 2); 25; 28; 32; 36; 40; 45; 50;
56; 63; 71; 80; 90; 100; 112; 125; 140; 160; 180;…; 280.
3. Стандарт
предусматривает шплинты с условным диаметром d0= 0,6..20
мм.
Пример
условного обозначения.
Шплинт с условным
диаметром d0 = 4 мм, длиной l = 32 мм:
Шплинт 4×32 … ГОСТ 397-79.

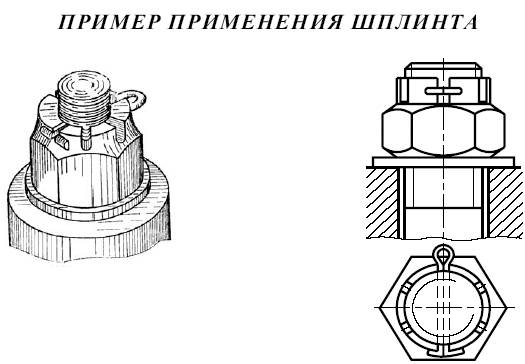

![](3.1.6.files/image009.jpg)
