6.10. Призмы

ПРИЗМЫ НЕПОДВИЖНЫЕ [ГОСТ 12196-66]



620

                                                                       D – диаметр зажимаемой детали.

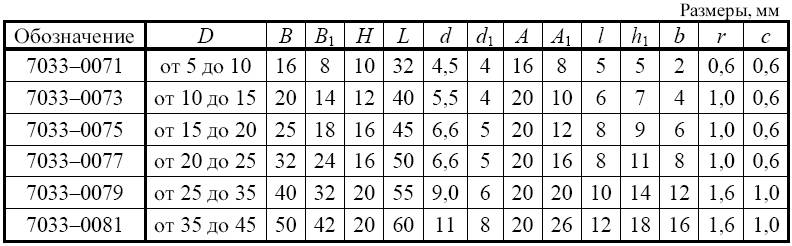

Новый рисунок (75)



Примечания:

1. Стандарт предусматривает исполнения 1 и 2.

2. Размеры опорных поверхностей под крепежные винты по ГОСТ 12876-67.

3. Стандарт предусматривает призмы для заготовок  диаметром D до 100 мм.



Пример условного обозначения.

Призма неподвижная исполнения 1 для заготовок диаметром D от 5 мм до10 мм:

Призма 7033-0071 ГОСТ 12196-66.



ПРИЗМЫ ОПОРНЫЕ [ГОСТ 12195-66]



621

                                                     D – диаметр зажимаемой детали.

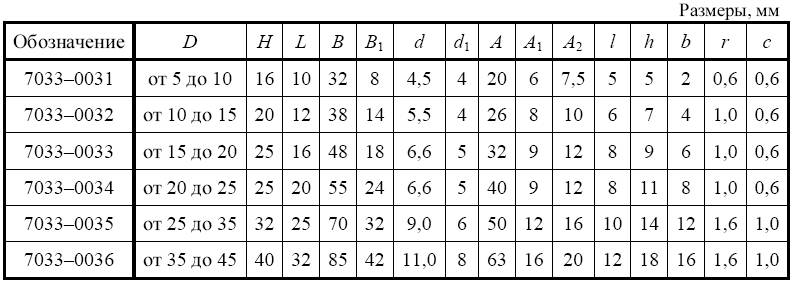

Новый рисунок (77)



Примечания:

1. Размеры опорных поверхностей под крепежные винты по ГОСТ 12876-67.

2. Стандарт предусматривает призмы для заготовок  диаметром D до 150 мм.



Пример условного обозначения.

Призма опорная для заготовок диаметром D от 5 мм до 10 мм:

Призма 7033-0031 ГОСТ 12195-66.



ПРИЗМЫ ПОДВИЖНЫЕ [ГОСТ 12193-66]

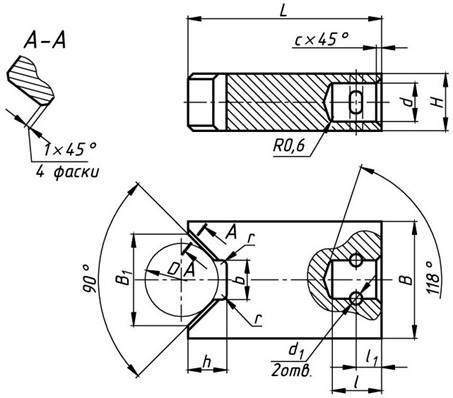

622

                                                            D – диаметр зажимаемой детали.

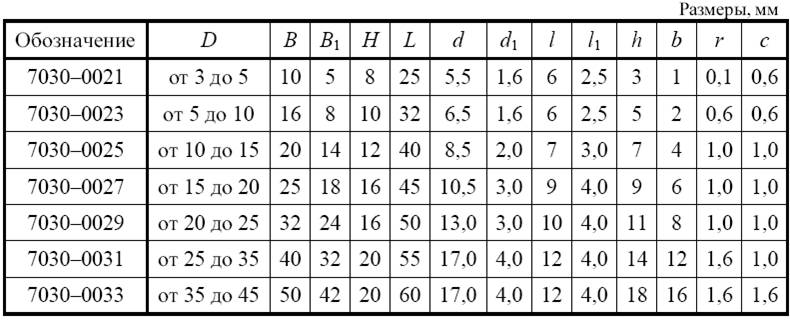

Новый рисунок (79)



Примечание.

Стандарт предусматривает призмы для заготовок  диаметром D до 100 мм.



Пример условного обозначения.

Призма подвижная для заготовок  диаметром D от 3 мм до 5 мм:

Призма 7030-0021 ГОСТ 12193-66.
