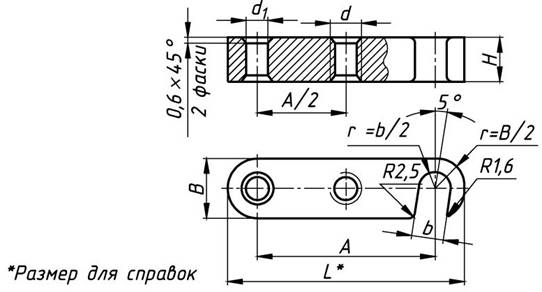

6.9. планки откидные. ГОСТ 14735-69

Примечания:

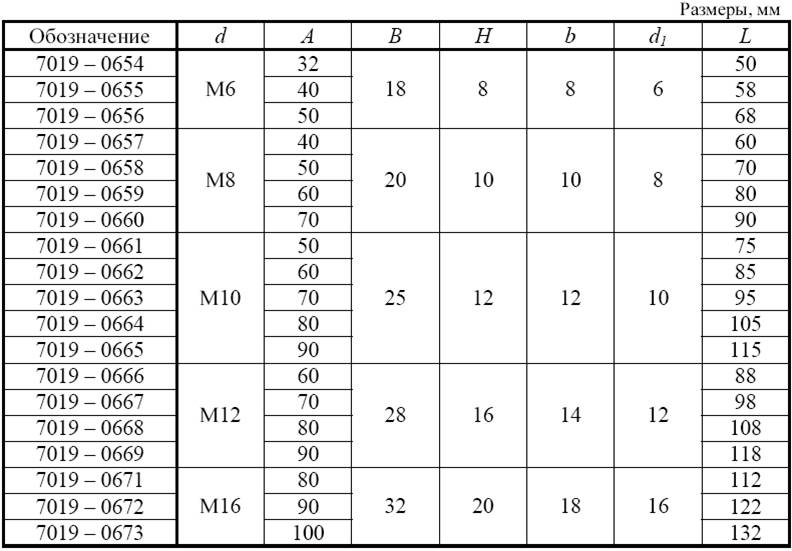

1. Стандарт предусматривает планки с d = М5… М20 мм.

2. Размеры фасок резьбы по ГОСТ 10549-80.

Пример условного обозначения.

Планка откидная с размерами d = М6 и A = 32 мм:

Планка 7019-0654 ГОСТ 14735-69.
