6.2. ВИНТЫ НАЖИМНЫЕ

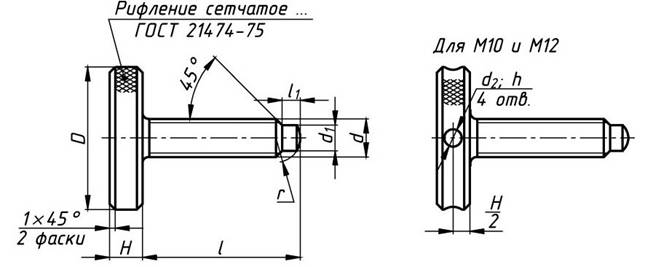

ВИНТЫ НАЖИМНЫЕ С НАКАТАННОЙ ГОЛОВКОЙ

[ГОСТ 14731-69]



602

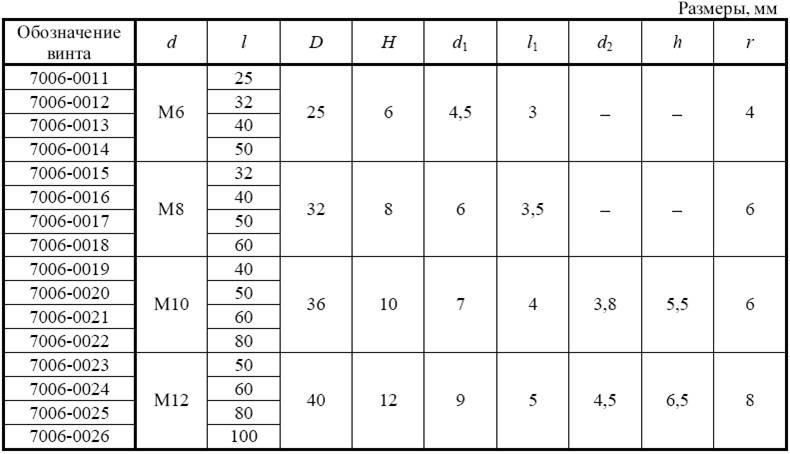

Новый рисунок (36)



Примечание.
ГОСТ 14731-69 предусматривает также винты с резьбой М3; М4; М5.


Пример условного обозначения.

Винт нажимной с накатанной головкой с d = М6 и l = 32 мм:

Винт 7006-0012 ГОСТ 14731-69.



ВИНТЫ НАЖИМНЫЕ С ОТВЕРСТИЕМ ПОД РУКОЯТКУ

С КОНЦАМИ ПОД ПЯТУ [ГОСТ 13433-68]



603

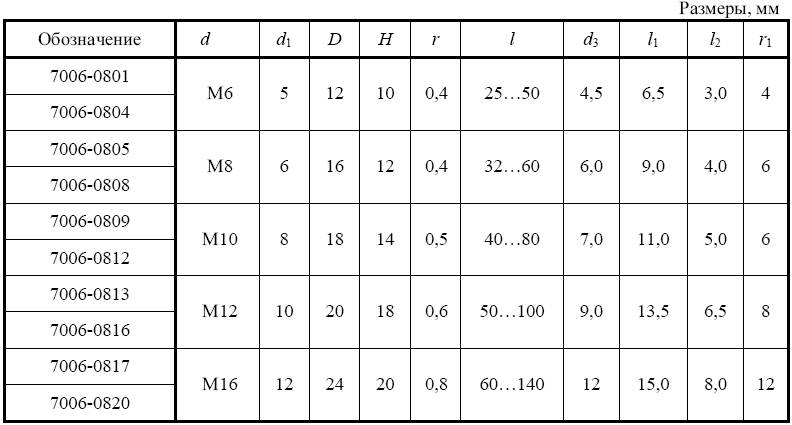

Новый рисунок (38)



Примечание.

1.      Стандарт предусматривает винты с диаметрами резьбы до М48.

2.      * размер недореза по ГОСТ 10549-80.



Пример условного обозначения.

Винт нажимной с отверстием под рукоятку и концом под пяту с размерами d = М6 и

l = 40 мм:

Винт 7006-0804 ГОСТ 13433-68.
