глава 7. разъемные соединения



7.1. СОЕДИНЕНИя шпоночные

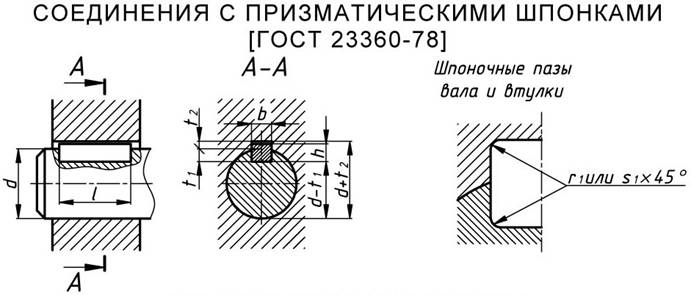

71-1







Новый рисунок (98)



Примечания:

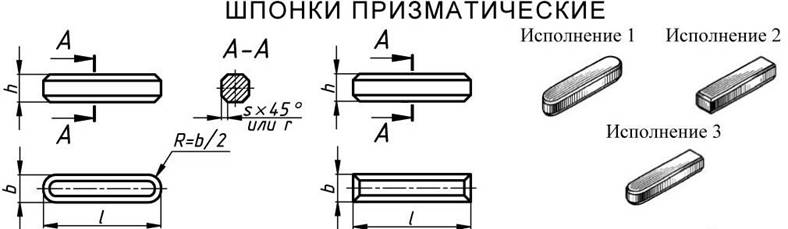

1. Стандарт предусматривает 3 исполнения шпонок.

2. Стандарт предусматривает размеры соединений для валов диаметром до 500 мм.

3. Ряд стандартных длин l шпонок, мм: 6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160;…; 500.



Примеры условного обозначения:

1. Шпонка исполнения 1 с размерами b = 14 мм, h = 9 мм; l = 100 мм:

Шпонка 14×9×100 ГОСТ 23360-78.

2. То же исполнения 2:

Шпонка 2–14×9×100 ГОСТ 23360-78.

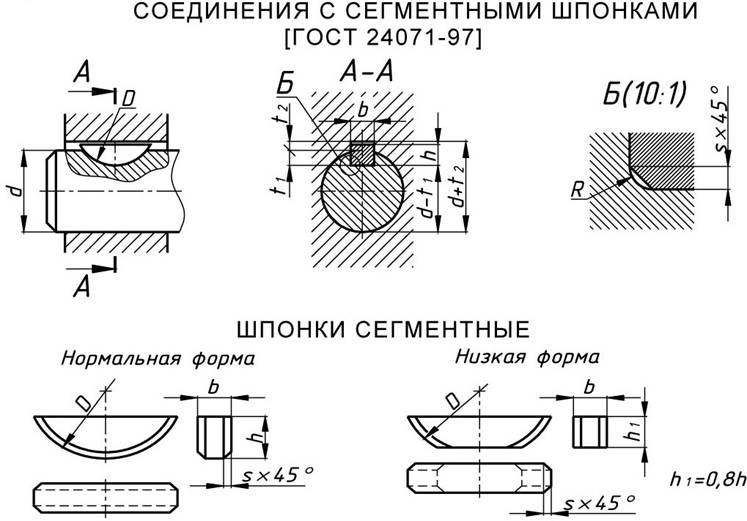

72

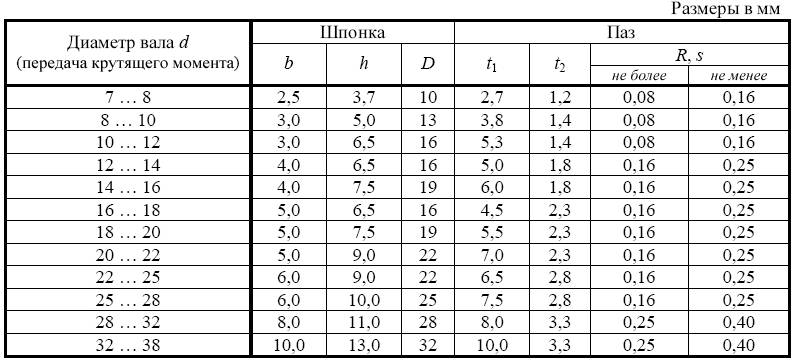

Новый рисунок (101)



Примечание.

Стандарт предусматривает размеры соединений для валов диаметром d от 3 мм.



Примеры условного обозначения:

1. Шпонка нормальной формы и сечением b×h=5×6,5:

Шпонка 5×6,5 ГОСТ 24071-97.

2. Шпонка низкой формы и сечением b×h1 =5×5,2:

Шпонка 5×5,2 ГОСТ 24071-97.

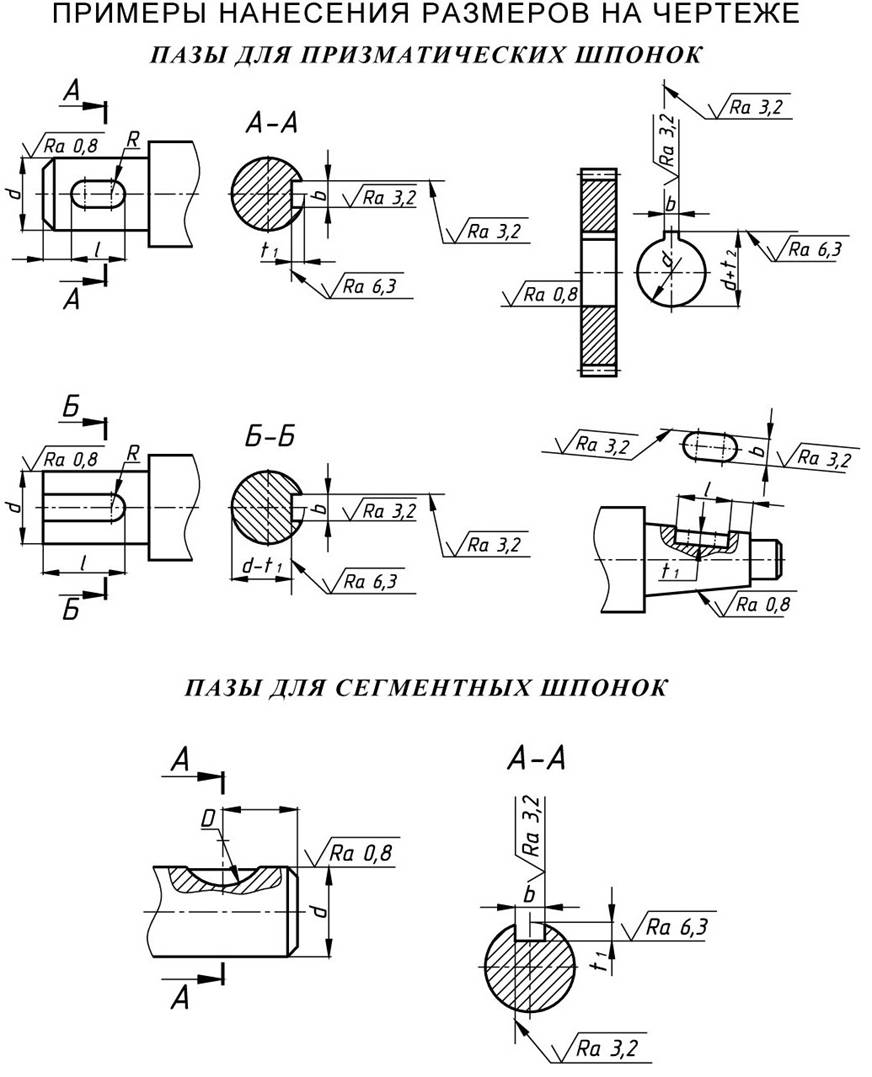

73
