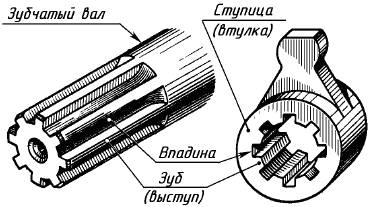

7.2. соединения шлицевые



Применяют с центрированием ступицы по наружному и внутреннему диаметрам, а также по боковым поверхностям.







Форма сечения шлицевого вала имеет исполнение 1 или 3 при центрировании по внутреннему диаметру (d); исполнение 2 – при центрировании по наружному диаметру и боковым сторонам зубьев (D и b). Способ центрирования выбирается по конструктивным и технологическим характеристикам.

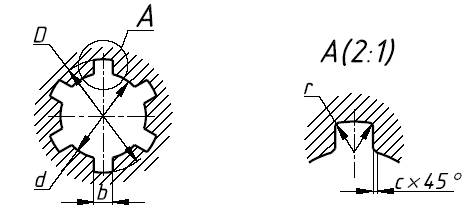

Форма сечения ступицы при любом способе центрирования выполняется, как показано на рисунке.







Пример условного обозначения.

Шлицевый вал при центрировании по внутреннему диаметру d:

d8×36×40×7,

где  d – вид центрирования,  8 – число зубьев z,  36 – внутренний диаметр d в мм, 40 – наружный диаметр D в мм,  7 – ширина зуба b в мм.





ПРИМЕЧАНИЯ:

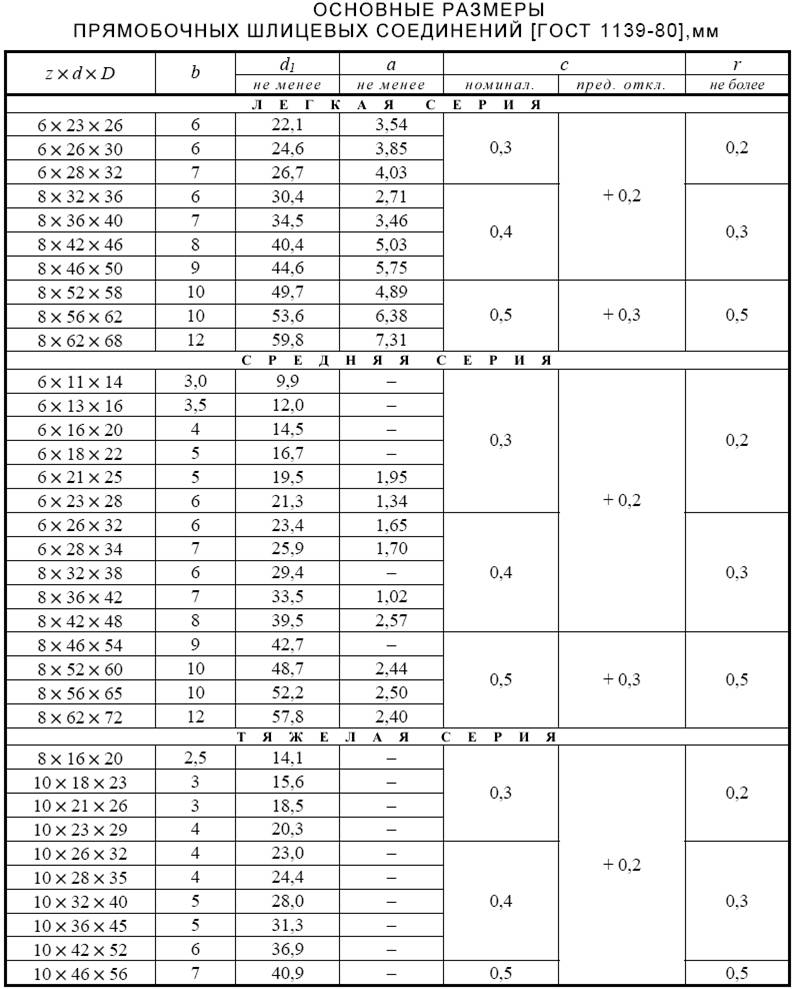

1. Легкая серия – для неподвижных или слабонагруженных соединений. Средняя серия – для умеренно нагруженных соединений. Тяжелая серия – для подвижных нагруженных соединений.

2. Стандарт предусматривает число зубьев до 10 для легкой и средней серий и до 20 – для тяжелой серии.

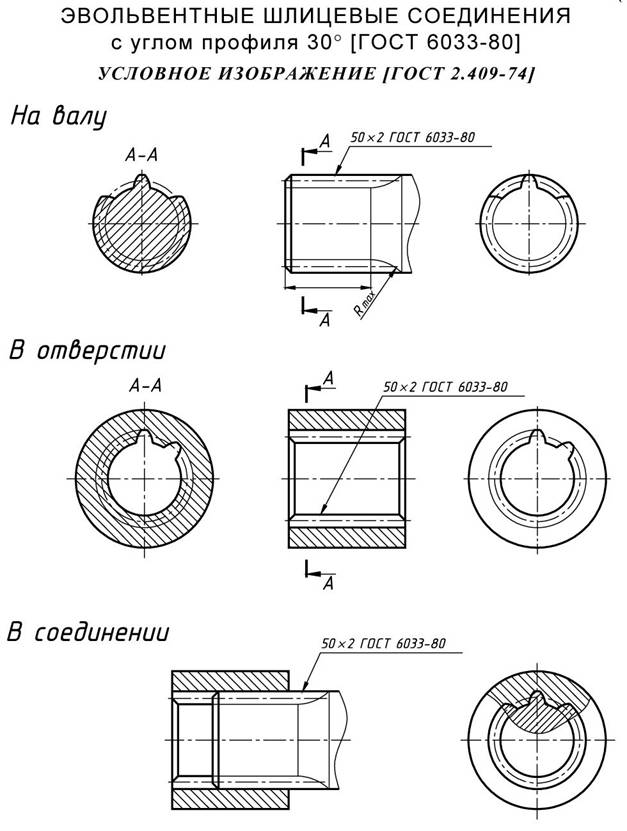

Пример условного обозначения:

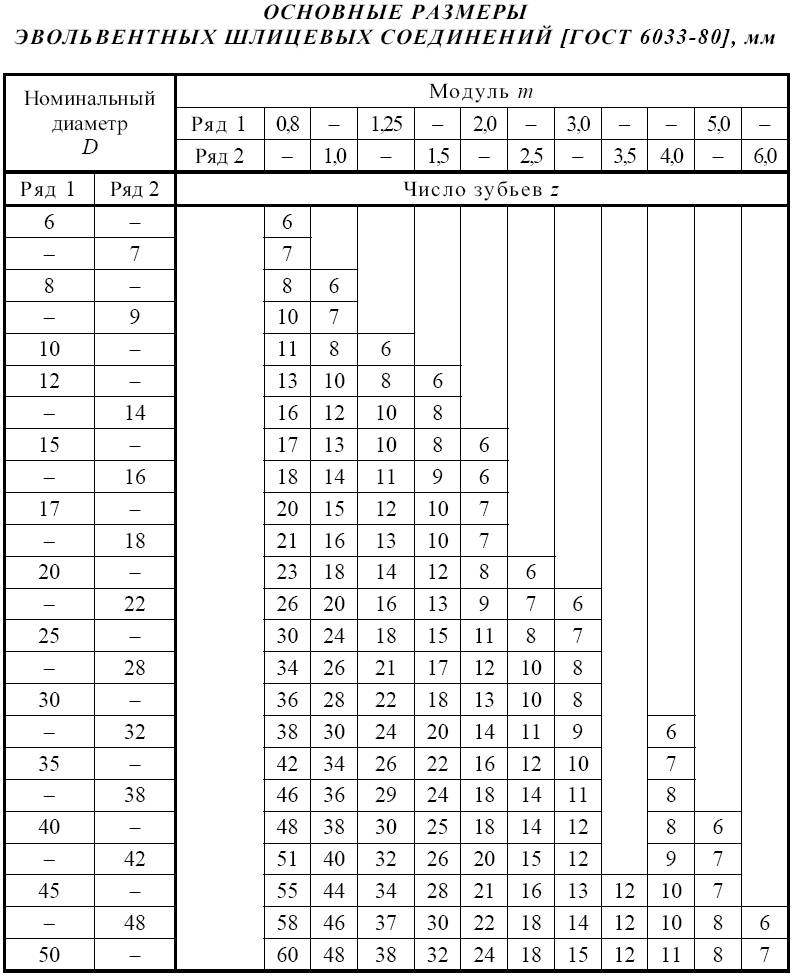

50×2 ГОСТ 6033-80,

где  50 – номинальный диаметр D в мм,  2 – модуль  m.







Примечания:

1.       Стандарт предусматривает размеры с диапазоном диаметров D от 4 до 500 мм и модулей m от 0,5 до 10 мм.

2.       Ряд 1 следует предпочитать ряду 2.
