Глава 8. зацепления зубчатые





Новый рисунок (114)

зубЗацепления зубчатые относятся к передачам (подвиж­ным соединениям) и передают движение от двигателя к ис­полнитель­ным механизмам. К составным частям зубчатых передач отно­сятся зубчатые колеса (цилиндрические, кони­ческие), червяки, рейки.





Новый рисунок (116)

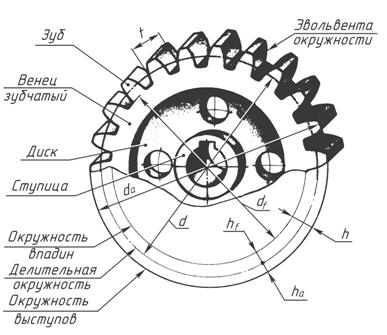

зк-1Диаметр делительной ок­ружности d является од­ним из основных параметров, по кото­рому произ­водят расчет зубча­того ко­леса:

d = m × z,

где z число зубьев;

m модуль.





Модуль зацепления m это часть диаметра делительной ок­ружности, приходящейся на один зуб:

m = t / π,

где t шаг зацепления.















Высота зуба:

h = ha + hf,

где ha – высота головки зуба, ha = m; hf – высота ножки зуба, hf = 1,25m.





Диаметр окружности выступов зубьев:

da = d + 2ha = m (z + 2).



Диаметр окружности впадин:

df = d – 2hf = m (z – 2,5).



Новый рисунок (118)

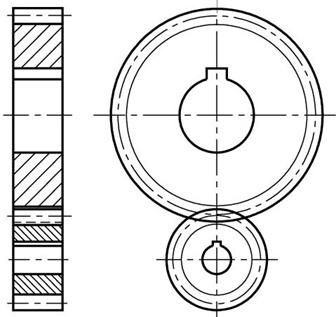

Служит для передачи вращения при параллельных осях валов.





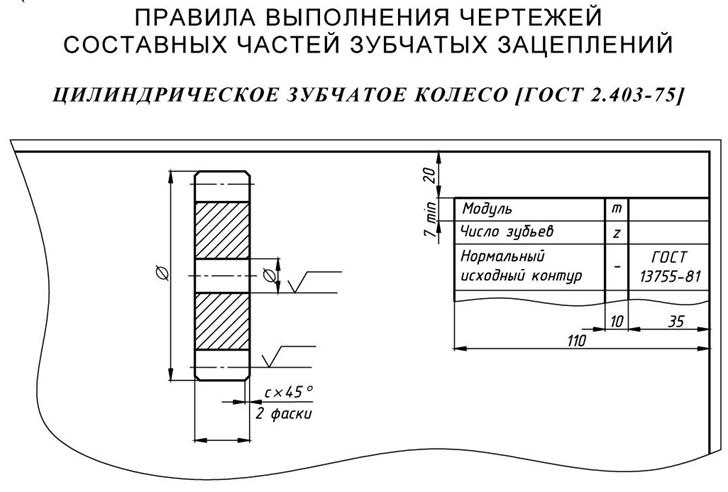

82                              Новый рисунок (120)



   ГОСТ 9563-60 предусматривает два ряда модулей m= 0,05…100 мм.

Ряд 1: … 0,5; 0,6; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16 …

Ряд 2: … 0,55; 0,7; 0,9; 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; 11; 14 …

  Примечание. Ряд 1 следует предпочитать ряду 2.

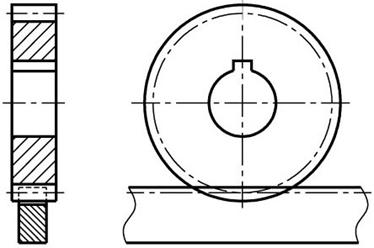

Служит для преобразования вращательного движения в возвратно-посту­пательное.



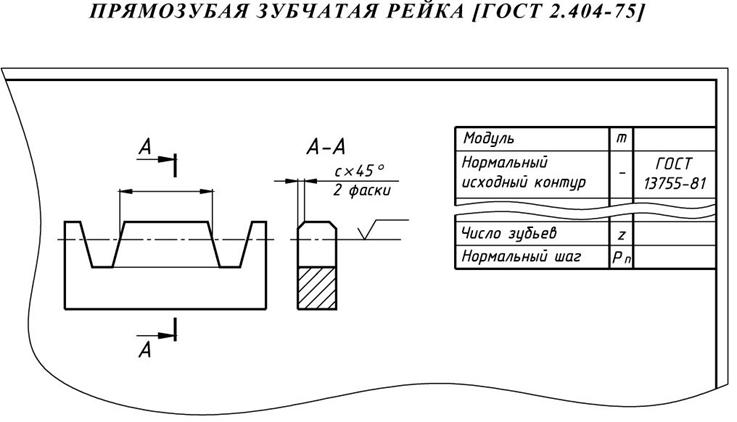

82-1                      Новый рисунок (122)



ГОСТ 9563-60 предусматривает два ряда модулей m = 0,05…100 мм.

Ряд 1: … 0,5; 0,6; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16 …

Ряд 2: … 0,55; 0,7; 0,9; 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; 11; 14 …

   Примечание. Ряд 1 следует предпочитать ряду 2.



Новый рисунок (123)

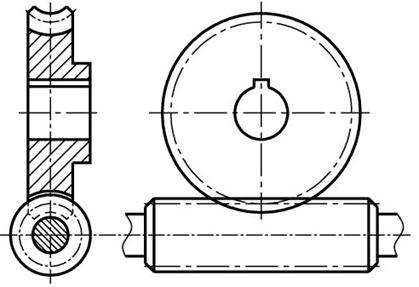

Служит для передачи вращательного движения между валами со скрещивающимися осями.

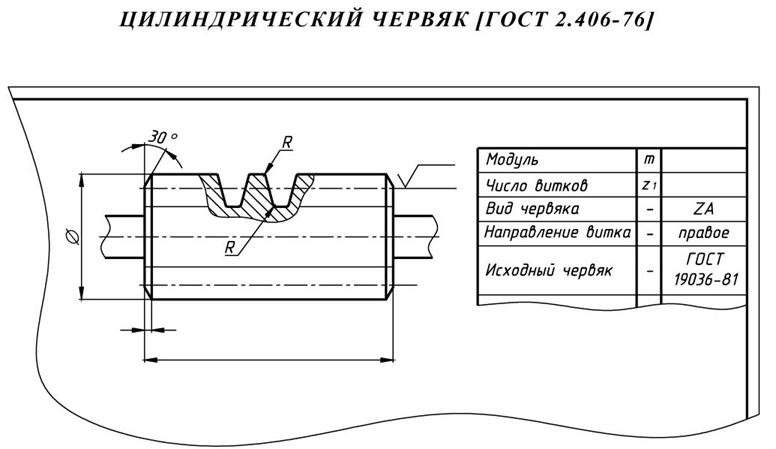

83                 Новый рисунок (125)





ГОСТ 19672-74 устанавливает два ряда значений модулей m (мм).

Ряд 1: … 1; 1,25; 1,6; 2; 2,5; 3,15; 4; 5; 6,3; 8; 10 …

Ряд 2: … 1,5; 3; 3,5; 6; 7 …

Примечание. Ряд 1 следует предпочитать ряду 2.



Новый рисунок (126)

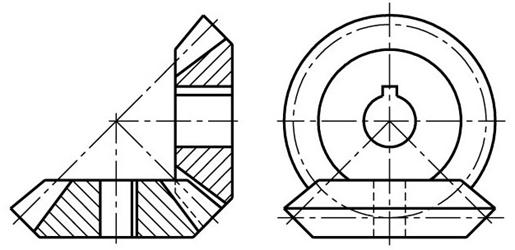

Служит для передачи вращения при пересекающихся осях валов.



83-1                       Новый рисунок (128)



ГОСТ 9563-60 предусматривает два ряда модулей m= 0,05…100 мм.

Ряд 1: … 0,5; 0,6; 0,8; 1; 1,25; 1,5; 2; 2,5; 3; 4; 5; 6; 8; 10; 12; 16 …

Ряд 2: … 0,55; 0,7; 0,9; 1,125; 1,375; 1,75; 2,25; 2,75; 3,5; 4,5; 5,5; 7; 9; 11; 14 …

     Примечание. Ряд 1 следует предпочитать ряду 2.
