глава 9. неразъемные соединения

9. 1. СОЕДИНЕНИя сварные

Швы сварных соединений условно изображают: видимый – сплошной основной линией (рис. 9.1); невидимый – штриховой линией (рис. 9.2).

Видимую одиночную сварную точку условно изображают знаком «+» (рис. 9.3, а), который выполняют сплошными основными линиями (рис. 9.3, б).

Невидимую одиночную сварную точку не изображают.

От изображения шва или одиночной сварной точки проводят линию-выноску, заканчивающуюся односторонней стрелкой (см. рис. 9.1, 9.2, 9.3). Линию-выноску предпочтительно проводить от изображения видимого шва, как показано на рис. 9.1.

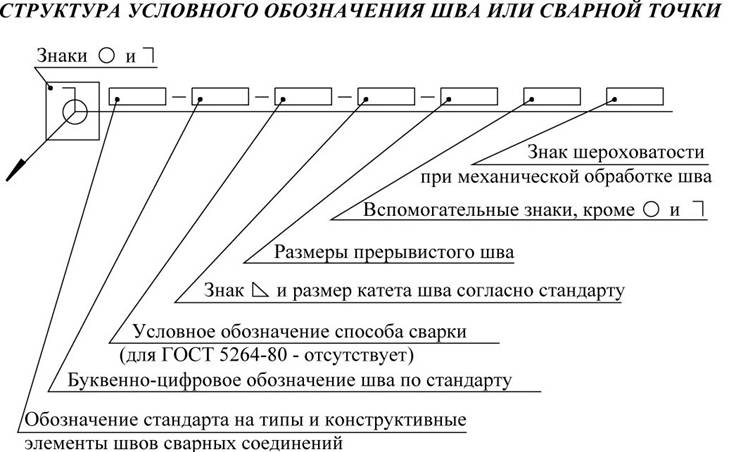

Условное обозначение шва наносят:

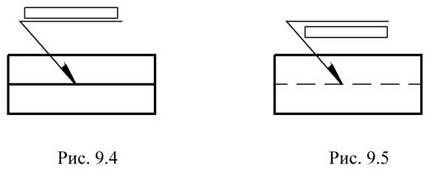

- на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис. 9.4);

- под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис. 9.5).

Линию-выноску предпочтительно проводить от изображения видимого контура.

Примечание.

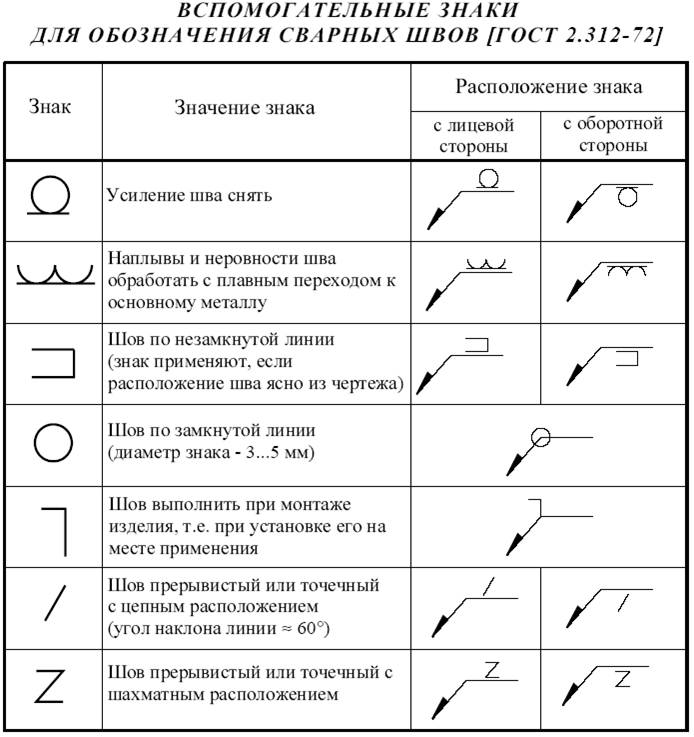

Знак катета и вспомогательные знаки выполняют сплошными тонкими линиями, высотой, равной высоте цифр, входящих в обозначение шва.

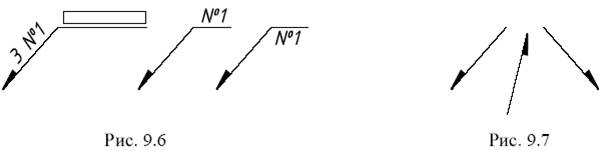

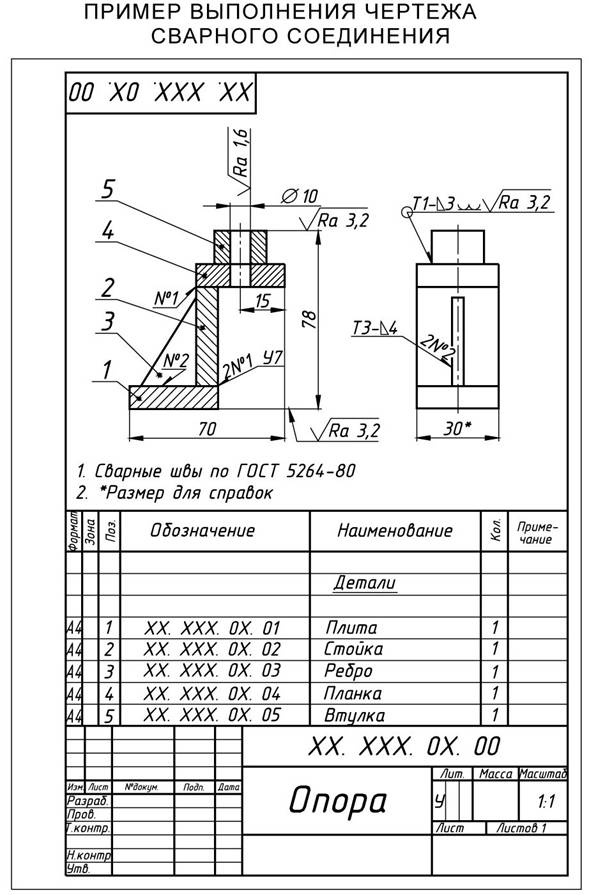

При наличии одинаковых швов на чертеже обозначение наносят у одного изображения, а у остальных проводят линии-выноски с полками для указания номера шва (рис. 9.6); и без полок и без номера, если все швы одинаковы (рис. 9.7), в последнем случае обозначение шва приводят один раз в технических требованиях чертежа.

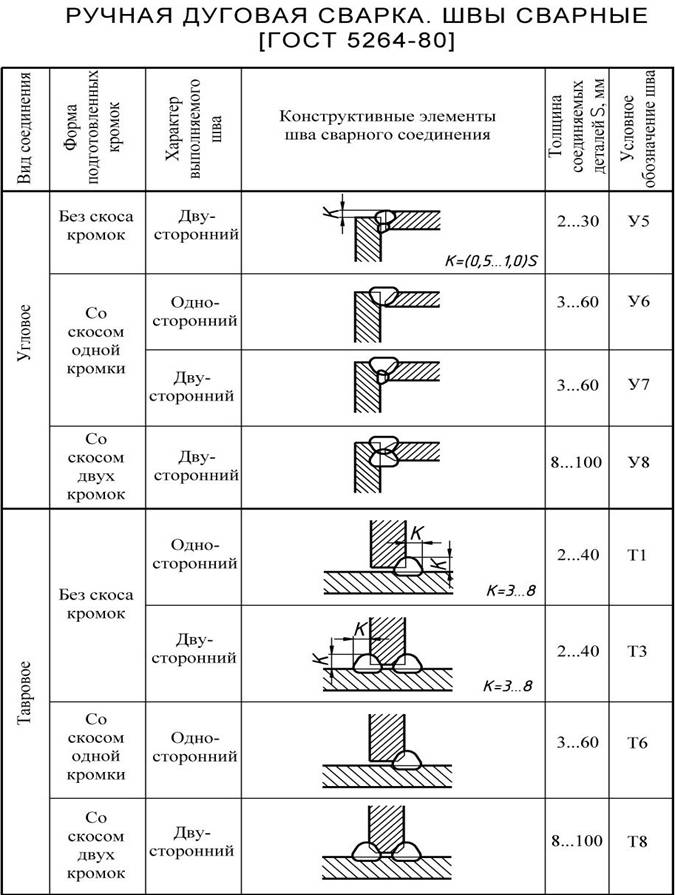

Примечание. b – зазор между деталями.
